آموزش نحوه سوکت زدن کابل شبکه (تصویری و گام به گام)

سوکت زدن کابل شبکه مهارتی است که به کاربران امکان می دهد کابل های اترنت را دقیقا به اندازه مورد نیاز خود بسازند یا کابل های خراب را به راحتی ترمیم کنند. این فرایند، ساده به نظر می رسد؛ اما به انتخاب ابزار مناسب، مرتب کردن سیم ها بر اساس استاندارد رنگ بندی و پرس صحیح سوکت نیاز دارد. اگر مراحل به درستی انجام نشود ممکن است ارتباط شبکه قطع شود یا سرعت انتقال داده کاهش یابد. استانداردهای رنگ بندی و استفاده از ابزارهایی مثل آچار شبکه و استریپر نقش مهمی در موفقیت این کار دارند. در ادامه این مطلب از تکنوسان مگ، به آموزش نحوه سوکت زدن کابل شبکه می پردازیم و ابزارهای مورد نیاز، استانداردهای رنگ بندی، مراحل نصب سوکت RJ45 و روش تست کابل شبکه را بررسی می کنیم تا بتوانید کابل مورد نیاز خود را آماده کنید.

آموزش نحوه سوکت زدن کابل شبکه

سوکت زدن کابل شبکه یکی از مراحل مهم در راه اندازی اتصالات شبکه است که با رعایت چند نکته ساده می توانید آن را در خانه یا محل کار انجام دهید. برای این کار باید ابتدا کابل را به اندازه مناسب برش دهید، روکش آن را جدا کنید و سیم های داخلی را بر اساس استاندارد رنگ بندی مرتب کنید. سپس با قرار دادن سیم ها در سوکت RJ45 و پرس کردن آن با آچار شبکه، اتصال را برقرار کنید. در نهایت، با تست کابل می توانید از صحت اتصالات و عملکرد صحیح آن اطمینان حاصل کنید. بنابراین، آموزش نحوه سوکت زدن کابل شبکه به ترتیب مراحل زیر است:

1. اندازه گیری و برش کابل شبکه به طول مناسب
2. جدا کردن روکش بیرونی کابل بدون آسیب رساندن به سیم های داخلی
3. مرتب کردن سیم ها بر اساس استاندارد رنگ بندی T568A یا T568B
4. کوتاه کردن و یکدست کردن سیم ها
5. قرار دادن سیم ها با ترتیب صحیح داخل سوکت RJ45
6. پرس کردن سوکت با استفاده از آچار شبکه
7. تست کابل شبکه برای اطمینان از صحت اتصالات

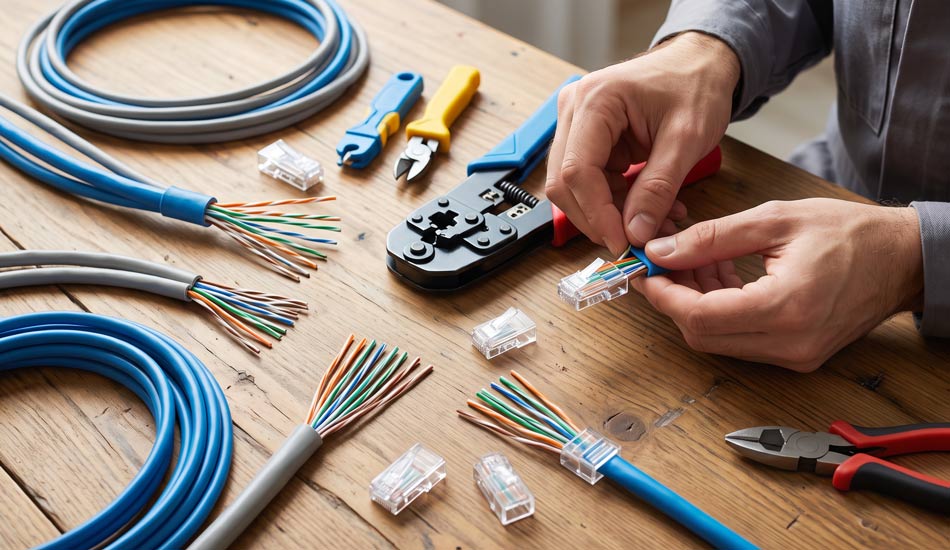

اهمیت کابل کشی شبکه و ضرورت یادگیری سوکت زدن

کابل کشی شبکه در خانه و محیط کار، امکان اتصال پایدار میان رایانه ها و سایر تجهیزات را فراهم می کند. یادگیری نحوه سوکت زدن کابل شبکه به شما کمک می کند کابل هایی با طول دلخواه بسازید، سوکت های آسیب دیده را تعویض کنید و هزینه های اضافی را کاهش دهید. برای انجام صحیح این کار، باید کابل و سوکت مناسب را انتخاب کنید، ترتیب رنگ سیم ها را رعایت کنید و از ابزارهای استاندارد استفاده کنید.

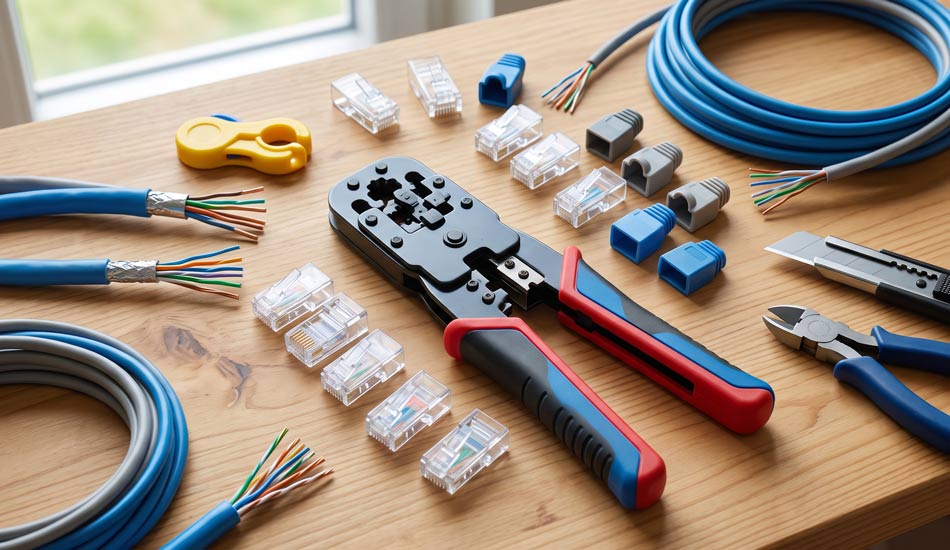

معرفی ابزار و تجهیزات مورد نیاز برای سوکت زدن کابل شبکه

برای سوکت زدن کابل شبکه به چند ابزار و قطعه اصلی نیاز دارید. هر کدام از این تجهیزات وظیفه مشخصی دارند و انتخاب صحیح آن ها باعث می شود فرایند نصب سوکت با دقت بیشتری انجام شود.

کابل شبکه (UTP/STP و Cat5e, Cat6)

کابل‌ های شبکه برای انتخاب و سوکت‌ زدن مناسب، بر اساس نوع محافظ و رده انتقال داده دسته‌ بندی می‌ شوند. کابل‌ های UTP بدون شیلد بوده و برای مصارف خانگی و اداری با قیمت مناسب کاربرد فراوانی دارند، در حالی که کابل‌ های STP با داشتن شیلد محافظ، تداخلات الکترومغناطیسی محیط را کاهش می‌ دهند. از نظر سرعت و عملکرد نیز، کابل‌ های رایج Cat5e تا سرعت یک گیگابیت بر ثانیه را در فواصل 100 متری به خوبی پشتیبانی می‌ کنند، اما کابل‌ Cat6 علاوه بر این، در شرایط خاص و فواصل کوتاه‌ تر می‌ توانند سرعت‌ های بسیار بالاتر تا 10 گیگابیت بر ثانیه را نیز ارائه دهند.

ساختار فیزیکی هادی درون کابل‌ ها نیز نقش مهمی در تعیین محل استفاده آن‌ ها دارد. کابل‌ های Solid دارای هادی مسی یکپارچه هستند که آن‌ ها را برای کابل‌ کشی‌ های ثابت و توکار مانند داخل دیوار و داکت ایده‌ آل می‌ کند. در مقابل، کابل‌ های Stranded از چند رشته نازک مسی در هر سیم تشکیل شده‌ اند که انعطاف‌ پذیری بسیار بالایی به کابل می‌ بخشد؛ از این رو برای استفاده به عنوان کابل‌ های رابط پچ‌ کورد و اتصالاتی که نیاز به جابجایی و خمش مداوم دارند، بهترین گزینه محسوب می‌ شوند.

سوکت RJ45

سوکت RJ45 یک کانکتور هشت پین است که برای اتصال کابل شبکه به پورت تجهیزات استفاده می شود. هنگام انتخاب سوکت، باید به نوع کابل و قطر هادی آن توجه کنید تا اتصال به درستی برقرار شود. سوکت های شبکه دو نوع رایج دارند؛ سوکت معمولی که سیم ها از انتهای سوکت وارد می شوند و باید پیش از پرس، به اندازه مناسب برش داده شوند. سوکت Pass-through که سیم ها از انتهای سوکت عبور می کنند و امکان بررسی ترتیب رنگ ها را پیش از پرس فراهم می سازند. استفاده از این مدل به آچار شبکه سازگار نیاز دارد.

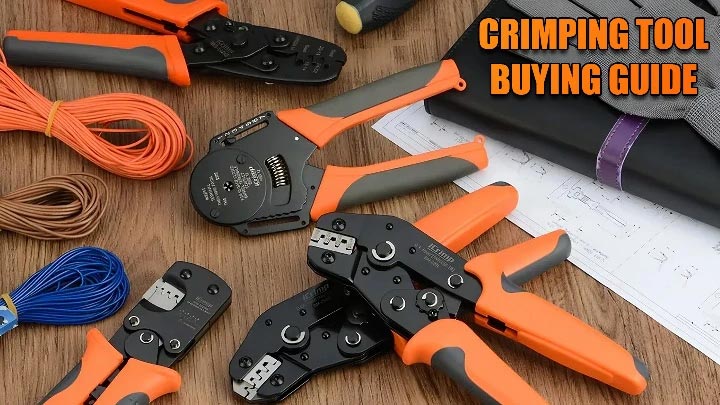

آچار پانچ یا آچار شبکه

آچار شبکه برای پرس کردن سوکت RJ45 و اتصال سیم های کابل به پین های فلزی آن استفاده می شود. برخی مدل ها ابزار برش و روکش برداری نیز دارند. هنگام خرید آچار شبکه، به سازگاری آن با نوع سوکت انتخابی، به ویژه سوکت های Pass-through، توجه کنید.

کاتر یا استریپر کابل شبکه

برای جدا کردن روکش کابل شبکه می توانید از استریپر یا کاتر استفاده کنید. استریپر احتمال آسیب به سیم های داخلی را کاهش می دهد، اما کاتر به دقت بیشتری نیاز دارد. پس از روکش برداری، سیم ها را به صورت یکدست برش دهید. برخی آچارهای شبکه نیز ابزار برش و روکش برداری دارند.

آموزش استاندارد رنگ بندی کابل شبکه (T568A و T568B)

برای سوکت زدن کابل شبکه، باید سیم های داخلی را بر اساس یک استاندارد مشخص مرتب کنید. دو استاندارد رایج برای این کار T568A و T568B هستند که ترتیب قرارگیری سیم های رنگی در سوکت RJ45 را مشخص می کنند. تفاوت این دو استاندارد به جا به جایی جایگاه سیم های سبز و نارنجی مربوط می شود و هر دو برای ایجاد اتصال شبکه کاربرد دارند.

ترتیب رنگ سیم ها در استاندارد T568B

استاندارد T568B در بسیاری از شبکه های خانگی و اداری استفاده می شود. در این روش، ترتیب هشت سیم از پین 1 تا پین 8 به صورت 1. سفید نارنجی 2. نارنجی 3. سفید سبز 4. آبی 5. سفید آبی 6. سبز 7. سفید قهوه ای 8. قهوه ای، است.

ترتیب رنگ سیم ها در استاندارد T568A

در استاندارد T568A، جایگاه سیم های سبز و نارنجی نسبت به استاندارد T568B تغییر می کند. ترتیب سیم ها از پین 1 تا پین 8 در این روش به صورت 1. سفید سبز 2. سبز 3. سفید نارنجی 4. آبی 5. سفید آبی 6. نارنجی 7. سفید قهوه ای 8. قهوه ای، است.

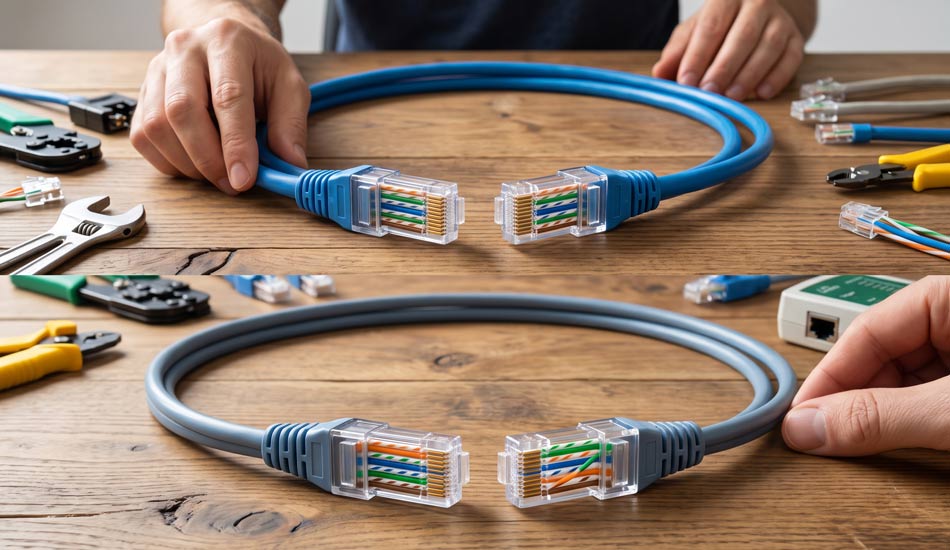

تفاوت کابل شبکه مستقیم و ضربدری

کابل های شبکه از نظر نحوه سیم بندی دو سر کابل، به دو نوع مستقیم و ضربدری تقسیم می شوند؛ در کابل مستقیم (Straight) هر دو سر کابل با یک استاندارد یکسان، یعنی T568A یا T568B، سوکت زده می شوند. این نوع کابل برای اتصال دستگاه های متفاوت، مانند رایانه به سوئیچ یا روتر به سوئیچ، کاربرد دارد و در شبکه های امروزی رایج تر است. در کابل ضربدری (Crossover) یک سر کابل با استاندارد T568A و سر دیگر با استاندارد T568B سیم بندی می شود. این نوع کابل در گذشته برای اتصال مستقیم دستگاه های مشابه، مانند دو رایانه یا دو سوئیچ، کاربرد بیشتری داشت.

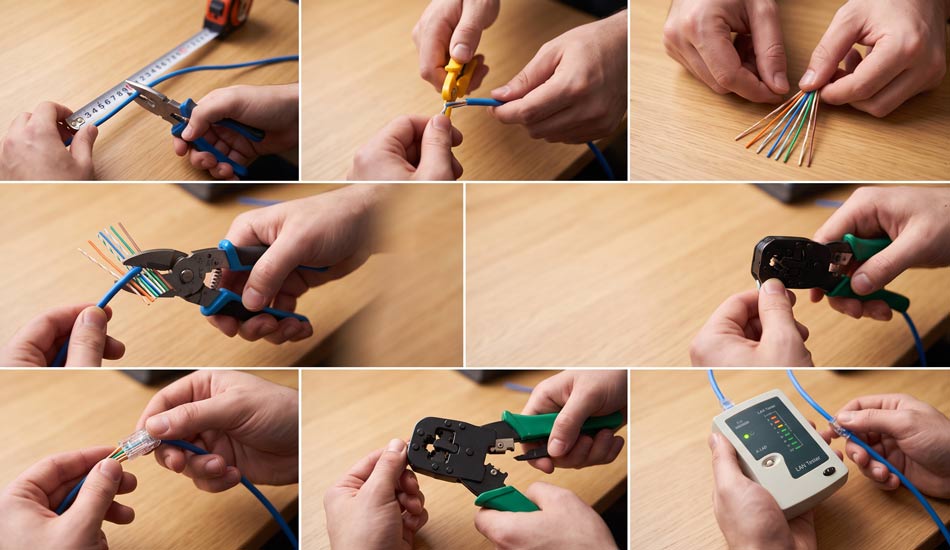

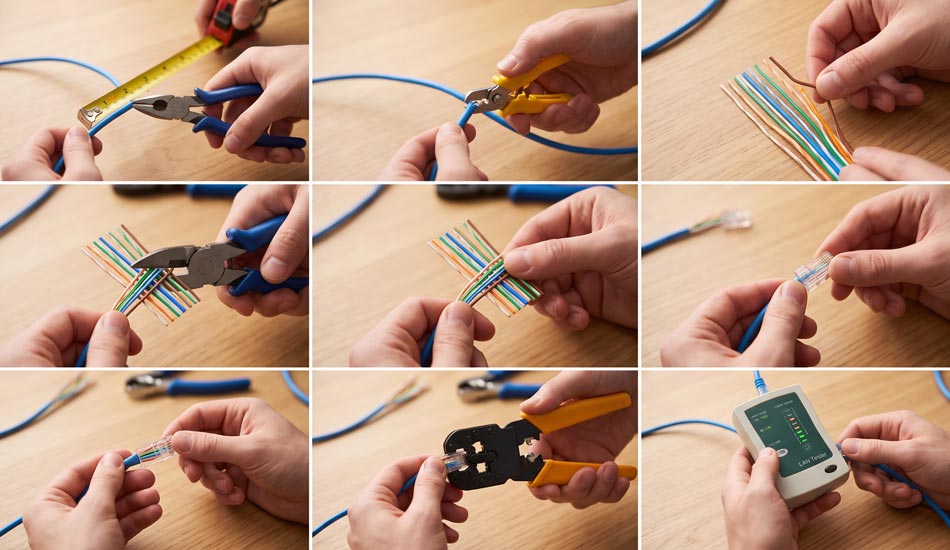

مراحل گام به گام سوکت زدن کابل شبکه

برای سوکت زدن کابل شبکه، ابتدا باید کابل را به طول مناسب برش دهید و سپس با جدا کردن روکش، مرتب کردن سیم ها و قرار دادن آن ها در سوکت RJ45، اتصال را برقرار کنید. در ادامه، مراحل انجام این کار را به ترتیب توضیح می دهیم.

مرحله اول: اندازه گیری و برش کابل شبکه

ابتدا فاصله بین تجهیزات را اندازه بگیرید و کابل را با کمی طول اضافه برش دهید تا هنگام نصب با کمبود طول مواجه نشوید. برای برش کابل می توانید از تیغه مخصوص آچار شبکه یا ابزار برش مناسب استفاده کنید.

مرحله دوم: جدا کردن روکش کابل

استریپر یا بخش مخصوص روکش برداری آچار شبکه را حدود ۲ تا ۳ سانتی متر از انتهای کابل قرار دهید و مطابق دستور ابزار، روکش بیرونی را جدا کنید. مراقب باشید عایق سیم های داخلی بریده یا خراشیده نشود؛ زیرا آسیب دیدن آن ها می تواند عملکرد کابل را مختل کند.

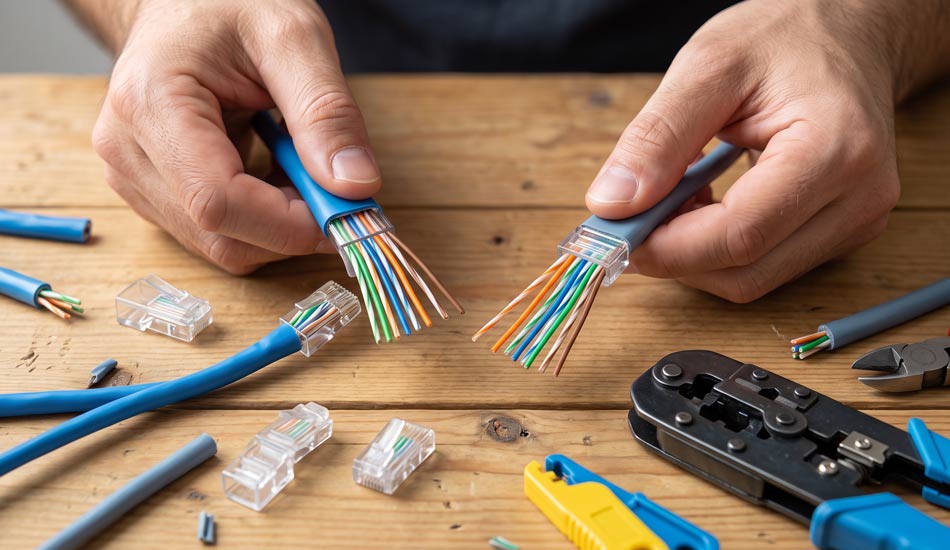

مرحله سوم: مرتب کردن سیم ها بر اساس استاندارد رنگ بندی

پس از جدا کردن روکش، زوج سیم ها را به اندازه لازم از هم باز کنید و سیم ها را به آرامی صاف کنید. برای حفظ کیفیت انتقال داده، تاب سیم ها را تا حد امکان نزدیک به سوکت نگه دارید. سپس سیم ها را بر اساس استاندارد انتخابی خود، یعنی T568A یا T568B، مرتب کنید. پیش از ادامه کار، ترتیب رنگ ها را بررسی کنید تا هنگام قرار دادن سیم ها در سوکت، جا به جایی رخ ندهد.

مرحله چهارم: کوتاه کردن و یکدست کردن سیم ها

سیم ها را در همان ترتیب کنار هم نگه دارید و انتهای آن ها را با تیغه برش آچار شبکه به صورت صاف و یکدست کوتاه کنید. طول سیم های عایق دار بدون روکش باید به اندازه ای باشد که پس از ورود به سوکت، انتهای آن ها به قسمت جلویی کانکتور برسد و روکش بیرونی کابل نیز زیر گیره نگهدارنده سوکت قرار بگیرد.

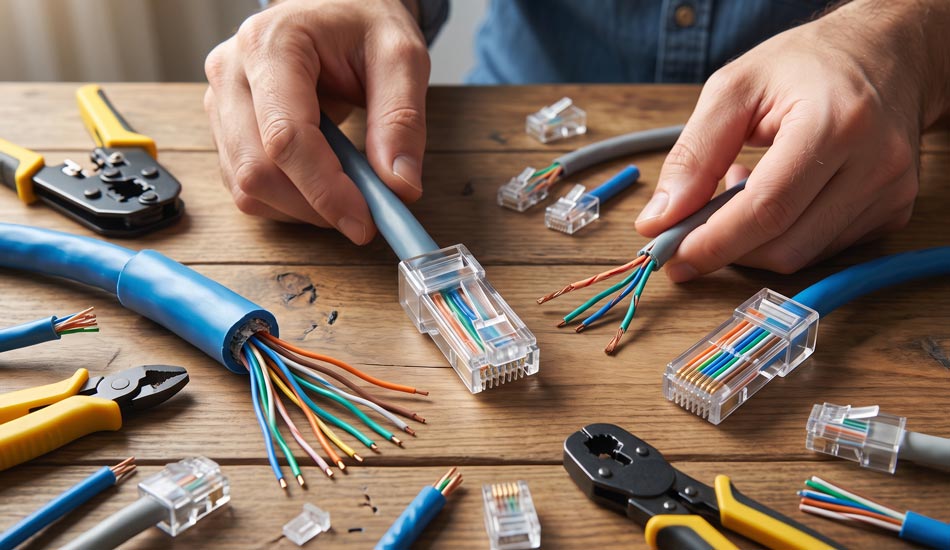

مرحله پنجم: وارد کردن سیم ها به سوکت RJ45

سوکت RJ45 را در جهتی بگیرید که بتوانید جایگاه سیم ها و پین های فلزی را به وضوح بررسی کنید. سپس سیم ها را با حفظ ترتیب رنگ بندی وارد کانال های سوکت کنید و تا انتها به جلو ببرید.

مرحله ششم: پرس کردن سوکت با آچار شبکه

سوکت را در جایگاه مخصوص هشت پین آچار شبکه قرار دهید و دسته های ابزار را کامل فشار دهید تا پین های فلزی روی هادی سیم ها پرس شوند و گیره نگهدارنده، روکش کابل را محکم کند.

مرحله هفتم: تست کابل شبکه

پس از نصب سوکت ها، دو سر کابل را به تستر شبکه متصل کنید و نتیجه را مطابق راهنمای دستگاه بررسی کنید.

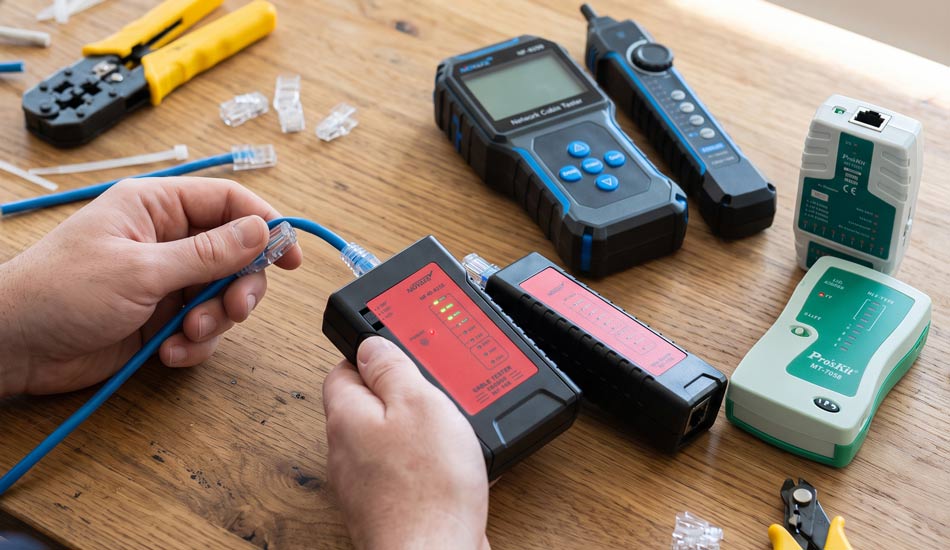

معرفی تست ‌کننده کابل و اهمیت تست ارتباط

تست کننده کابل شبکه برای بررسی صحت اتصالات پس از سوکت زدن استفاده می شود. این دستگاه با اتصال به دو سر کابل، قطعی، اتصال کوتاه و جا به جایی سیم ها را شناسایی می کند. برای تست کابل شبکه می توانید یکی از مدل های زیر را انتخاب کنید:

• تستر کابل شبکه Noyafa NF-468
• تستر کابل شبکه Noyafa NF-8209
• تستر کابل شبکه Pro'sKit MT-7058

برای سوکت زدن معمولی در خانه یا محل کار، مدل های ساده مانند NF-468 معمولا کافی هستند. هنگام خرید، مطمئن شوید تستر از کابل شبکه RJ45 پشتیبانی می کند.

خطاهای رایج در سوکت زدن کابل شبکه

هنگام سوکت زدن کابل شبکه، دقت در آماده‌ سازی و برش سیم‌ ها برای جلوگیری از اختلال در اتصال اهمیت زیادی دارد. یکی از خطاهای رایج، جدا کردن بیش از حد روکش اصلی کابل است که باعث بیرون ماندن و آسیب‌ پذیری سیم‌ های داخلی می‌ شود؛ بنابراین روکش را فقط به اندازه نیاز جدا کنید و مراقب باشید عایق سیم‌ های داخلی به هیچ‌ وجه خراشیده یا بریده نشود (در صورت آسیب، حتما بخش معیوب را قطع کرده و کار را دوباره شروع کنید). همچنین، برش ناهموار سیم‌ ها مانع از رسیدن آن‌ ها به انتهای سوکت می‌ شود، پس حتما سیم‌ ها را کاملا صاف و یکدست ببرید و هنگام وارد کردن، مطمئن شوید که هر هشت رشته تا انتهای کانال‌ های سوکت (که باید با نوع و قطر کابل شما سازگار باشد) پیش رفته اند.
