نحوه تعویض چیپ مادربرد؛ راهنمای قدم به قدم برای تعمیرکاران

در دنیای فناوری اطلاعات، کامپیوترها به ابزاری ضروری در زندگی روزمره، تحصیل و کسب وکار تبدیل شده اند. مادربرد، به عنوان یکی از اجزای حیاتی هر سیستم، نقش مهمی در اتصال پردازنده، حافظه و سایر قطعات دارد. چیپست ها در مادربرد مدیریت جریان داده ها را بر عهده دارند و خرابی آن ها می تواند منجر به مشکلاتی چون از کار افتادگی کامل سیستم یا کندی شدید شود. در چنین شرایطی، تعویض کامل مادربرد معمولاً گزینه ای پرهزینه و زمان بر است. یادگیری نحوه تعویض چیپ مادربرد می تواند راهکار مقرون به صرفه ای برای احیای سیستم آسیب دیده باشد. در این مقاله از تکنوسان مگ به ارائه یک راهنمای جامع در زمینه شناسایی علائم خرابی، ابزارآلات لازم، و تکنیک های لحیم کاری و جداسازی چیپ می پردازیم؛ با ما همراه باشید.

نحوه تعویض چیپ مادربرد

تعویض چیپ مادربرد یکی از فرآیندهای پیچیده و چالش برانگیز در دنیای سخت افزار کامپیوتر است که نیازمند دقت و مهارت های فنی خاص می باشد. این عمل ممکن است به دلایل مختلفی مانند به روزرسانی سخت افزار، رفع مشکلات عملکرد یا ارتقاء سیستم انجام شود. در ادامه، به مراحل دقیق تعویض چیپ مادربرد، نکات مهمی که باید در نظر گرفته شوند و ریسک های احتمالی این فرآیند اشاره خواهیم کرد.

آشنایی با عملکرد چیپست مادربرد

پیش از آنکه به سراغ مراحل عملیاتی و فنی تعویض چیپ مادربرد کامپیوتر برویم، درک عمیقی از ماهیت و وظایف این جزء کلیدی مادربرد ضروری است. چیپست مادربرد را می توان به عنوان مغز متفکر و هماهنگ کننده اصلی سیستم در نظر گرفت؛ یک مرکز ارتباطی فوق العاده که مدیریت و هدایت جریان داده ها بین تمامی اجزای حیاتی سخت افزاری را بر عهده دارد. این قطعه، با نقش خود به عنوان یک پل ارتباطی، تاثیر مستقیمی بر سرعت، پایداری و عملکرد کلی سیستم شما می گذارد. معمولاً ساختار چیپست مادربرد به دو بخش اصلی تقسیم می شود که هر کدام وظایف تخصصی خود را دارند:

چیپست شمالی (Northbridge)

این بخش، که اغلب با نام "پل شمالی" شناخته می شود، مسئولیت برقراری ارتباطات پرسرعت و حیاتی را به عهده دارد. تمرکز اصلی آن بر ارتباط مستقیم با قطعاتی است که نیاز به پهنای باند بالا و سرعت فوق العاده دارند؛ از جمله پردازنده اصلی (CPU)، حافظه موقت (RAM) و کارت گرافیک (GPU). به دلیل حساسیت و حجم بالای داده هایی که این چیپست مدیریت می کند، سرعت و کارایی آن نقشی اساسی در تعیین توان پردازشی کلی سیستم ایفا می کند. مادربردهای پیشرفته تر با چیپست شمالی قدرتمندتر، به طور کلی امکان ساخت سیستم های سریع تر و توانمندتر را فراهم می آورند.

چیپست جنوبی (Southbridge)

در مقابل، چیپست جنوبی، که با نام "پل جنوبی" شناخته می شود، به مدیریت ارتباطات با سرعت پایین تر می پردازد. این بخش مسئولیت کنترل و ارتباط با قطعاتی مانند هارد دیسک ها، حافظه های SSD، پورت های USB، درایوهای نوری، کارت خوان ها و سایر دستگاه های جانبی و رابط های ورودی/خروجی را بر عهده دارد. علاوه بر این، چیپست جنوبی نقش مهمی در مدیریت عملیات های سطح پایین تر مانند دسترسی به BIOS و تنظیمات اولیه سیستم ایفا می کند. هرچند سرعت ارتباطات آن کمتر از چیپست شمالی است، اما نقش حیاتی آن در اطمینان از عملکرد صحیح دستگاه های جانبی و رابط ها، غیرقابل انکار است.

چیپ های کنترلر اختصاصی

در برخی مادربردهای مدرن تر، ممکن است با چیپ های کنترلر اختصاصی نیز روبرو شویم. این چیپست های اضافی که بسته به مدل و برند مادربرد متفاوت هستند، وظایف خاصی مانند کنترل بهبودیافته صدا، شبکه، یا رابط های ورودی/خروجی پیشرفته را بر عهده دارند و به ارتقاء قابلیت های مادربرد کمک می کنند.

دلایل تعویض چیپ مادربرد

دلایل متعددی برای اقدام به تعویض چیپ مادربرد کامپیوتر وجود دارد که ترکیبی از نیازهای عملیاتی، پیشرفت های فناورانه و ضرورت های تعمیراتی را در بر می گیرد. نخستین و شاید ملموس ترین دلیل، خرابی سخت افزاری خود چیپست است. نشانه هایی نظیر اختلال در فرآیند بوت شدن سیستم (روشن نشدن کامل یا ریستارت های مکرر)، فریز شدن های ناگهانی، خاموش شدن های غیرمنتظره، عدم شناسایی صحیح قطعات حیاتی مانند کارت گرافیک، حافظه RAM، یا حتی حافظه های ذخیره سازی (هارد دیسک و SSD)، و همچنین مشکلاتی در اتصال به شبکه یا بروز خطاهای پرتکرار "بلو اسکرین" (Blue Screen of Death)، همگی می توانند از علائم احتمالی خرابی چیپ مادربرد باشند. در چنین مواردی، پیش از نتیجه گیری قطعی، لازم است سایر اجزا و اتصالات بررسی شوند، اما در صورت رفع شدن سایر احتمالات، خرابی چیپ مادربرد به عنوان علت اصلی مطرح می شود و تعویض آن راهکاری منطقی برای نجات سیستم و صرفه جویی در هزینه در مقایسه با تعویض کل مادربرد خواهد بود.

علاوه بر دلایل تعمیراتی، ارتقاء سخت افزاری نیز یکی دیگر از انگیزه های مهم برای روش تعویض چیپ مادربرد است. با پیشرفت سریع فناوری، چیپست های جدیدتر با ویژگی های پیشرفته تر عرضه می شوند که قادرند پهنای باند انتقال داده را به طرز چشمگیری افزایش دهند (مانند گذار از PCIe 3.0 به PCIe 4.0) و پشتیبانی بهتری از نسل های جدید پردازنده ها، کارت های گرافیک و حافظه ها ارائه دهند. چیپست های قدیمی که قادر به تطبیق با این فناوری های نوین نیستند، نه تنها مانع استفاده کامل از اجزای جدید می شوند، بلکه می توانند منجر به مشکلات سازگاری، افت عملکرد و لگ های آزاردهنده گردند. ارتقاء چیپست به نسخه ای جدیدتر، نه تنها این محدودیت ها را برطرف می کند، بلکه می تواند بهبود کارایی سیستم را از طریق افزایش سرعت انتقال داده ها و کاهش تاخیرها به همراه داشته باشد. همچنین تعویض چیپ مادربرد می تواند به افزایش امکانات و قابلیت های جدید و همچنین افزایش پایداری و عمر مفید سیستم منجر شود. چیپست های جدیدتر ممکن است از استانداردهای جدیدتر USB، پشتیبانی بهتر از انواع حافظه های RAM (مانند DDR4 یا DDR5)، یا قابلیت های پیشرفته تر مدیریت انرژی و اتصال برخوردار باشند که به طور کلی انعطاف پذیری و کارایی سیستم را ارتقا می دهند.

ملاحظات و ریسک های مرتبط با تعویض چیپ مادربرد

پیش از آنکه به طور جدی فرآیند تعویض چیپ مادربرد را در نظر بگیرید، لازم است با چالش ها و پیامدهای احتمالی آن آشنا شوید. این آشنایی می تواند به شما در اتخاذ تصمیمی آگاهانه تر، حتی شاید ترجیح دادن گزینه هایی مانند خرید یک دستگاه جدید، کمک کند.

نیاز مبرم به دانش فنی تخصصی

اگرچه ظاهر امر ممکن است ساده به نظر برسد، اما موفقیت در تعویض چیپ مادربرد به درک عمیقی از اصول سخت افزار، الکترونیک و معماری سیستم نیاز دارد. کوچکترین اشتباه در مراحل جدا کردن، لحیم کاری یا مونتاژ می تواند منجر به آسیب دائمی به مادربرد و سایر قطعات حساس شود و هزینه های جبران ناپذیری را به همراه داشته باشد. این کار به هیچ عنوان برای افراد تازه کار توصیه نمی شود.

عدم سازگاری چیپست

یکی از موانع اصلی در این مسیر، اطمینان از سازگاری چیپست جایگزین با سایر اجزای سیستم است. انتخاب چیپستی که از نظر فنی با مادربرد و پلتفرم دستگاه همخوانی نداشته باشد، پیامدهایی چون ناپایداری عملکرد سیستم، بروز خطاهای مکرر، و حتی خرابی کامل قطعات را به دنبال خواهد داشت. بنابراین، دقت فوق العاده در مرحله تحقیق و اطمینان از همخوانی فنی، از اهمیت بالایی برخوردار است.

ریسک بالای از دست رفتن اطلاعات

هرگونه تغییر در سخت افزار اصلی دستگاه، به ویژه در سطح مادربرد، پتانسیل ایجاد ریسک برای داده های ذخیره شده را داراست. اگر چیپست جایگزین سازگار نباشد یا مراحل تعویض به درستی و با دقت کافی انجام نشود، احتمال از دست رفتن ناخواسته اطلاعات بسیار افزایش می یابد. لذا، تهیه نسخه پشتیبان کامل و قابل اعتماد از تمامی داده ها و فایل های مهم، یک گام غیرقابل چشم پوشی در این فرآیند است.

آموزش تعویض چیپ مادربرد

تعویض چیپ مادربرد، چه در کامپیوترهای دسکتاپ و چه به طور خاص در لپ تاپ ها، یک فرآیند فنی پیچیده است که نیازمند دانش تخصصی، ابزار مناسب و رعایت دقیق پروتکل های عملیاتی است. باید توجه داشت که تهیه چیپست جایگزین برای دستگاه های قابل حمل مثل لپ تاپ ها، به دلیل محدودیت ها و سفارشی سازی های خاص، عموماً با چالش های بیشتری روبرو است و از نظر اقتصادی نیز کمتر توجیه پذیر است. با این حال، در صورتی که تصمیم به این اقدام گرفته اید، در ادامه مراحل اولیه و ضروری برای آماده سازی را تشریح می کنیم:

گام اول: شناسایی و تایید چیپست هدف

اولین اقدام، تحقیق جامع فنی پیرامون چیپست جایگزین است. باید اطمینان حاصل شود که چیپست انتخابی، نه تنها با مشخصات اصلی مادربرد (مانند نسل پردازنده قابل پشتیبانی، نوع و فرکانس حافظه RAM) سازگار است، بلکه از نظر پین اوت (Pinout) و نیازمندی های الکتریکی نیز با معماری مادربرد مطابقت کامل داشته باشد. این مرحله نیازمند دسترسی به مستندات فنی (Datasheets) مادربرد و چیپست است.

گام دوم: ایمن سازی اطلاعات از طریق پشتیبان گیری

پیش از هرگونه مداخله فیزیکی، بکاپ گیری کامل و قابل اطمینان از تمام داده های سیستم الزامی است. این اقدام، تضمین کننده بازیابی اطلاعات در صورت بروز هرگونه خطای احتمالی در فرآیند تعویض و مونتاژ مجدد خواهد بود.

گام سوم: گردآوری تجهیزات و ابزار تخصصی

اجرای این عملیات بدون ابزار مناسب، عملاً غیرممکن و ریسک آفرین است. لازم است تجهیزات لازم از جمله ست پیچ گوشتی دقیق با درایوهای مغناطیسی، مچ بند ضد الکتریسیته ساکن (ESD wrist strap)، حلال های تمیز کننده برد (مانند IPA)، خمیر سیلیکون با هدایت حرارتی بالا، و مهم تر از همه، دستگاه لحیم کاری هوای گرم (Hot Air Rework Station) با کنترل دقیق دما و جریان هوا، تهیه گردد.

گام چهارم: دمونتاژ اجزای خارجی و دسترسی به مادربرد

فرآیند با قطع کامل برق سیستم و جدا کردن تمام اتصالات خارجی آغاز می شود. سپس، با باز کردن پنل های دسترسی، قطعاتی که در مسیر دسترسی به مادربرد قرار دارند (مانند سیستم خنک کننده CPU، کارت گرافیک، ماژول های حافظه، درایوهای ذخیره سازی و کابل های فلکسیبل) به صورت مرحله به مرحله و با دقت جدا می شوند. اولویت با جدا کردن اتصالات تغذیه و دیتای مادربرد است.

گام پنجم: جداسازی فیزیکی مادربرد

در این مرحله، پس از اطمینان از جدا شدن تمام اتصالات و قطعات متصل به کیس، مادربرد را با احتیاط فراوان از محل نصب خود خارج می کنیم. باید به محل قرارگیری و تعداد پیچ های اتصال مادربرد به شاسی کیس توجه ویژه داشت تا در هنگام مونتاژ مجدد، تمامی اتصالات به درستی برقرار شوند.

گام ششم: استخراج چیپست معیوب

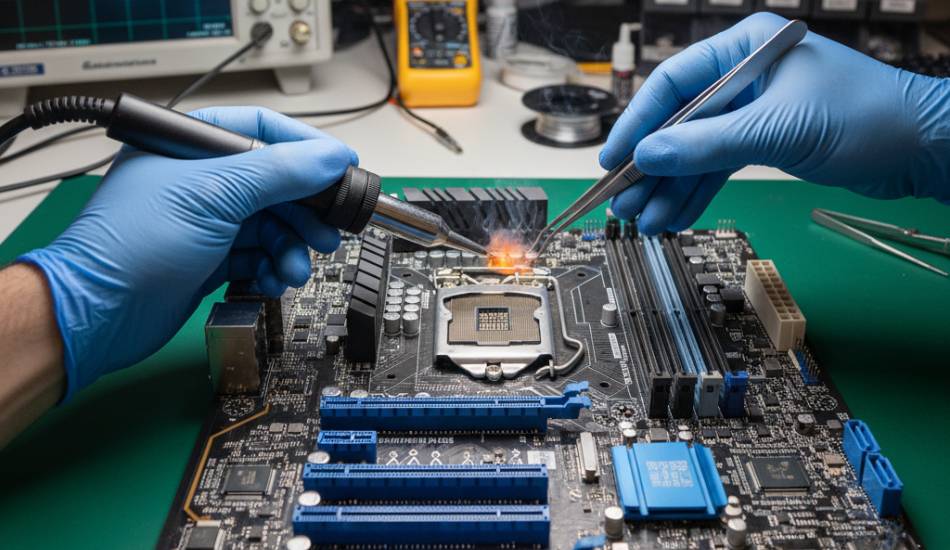

چیپست مادربرد را در محل خود شناسایی کنید. بسته به طراحی، ممکن است توسط یک هیت سینک (Heatsink) یا پخش کننده حرارتی (Thermal Spreader) پوشانده شده باشد. ابتدا این قطعه را با احتیاط جدا کنید. سپس، با استفاده از دستگاه لحیم کاری هوای گرم و با رعایت دقیق پروفایل دمایی (Temperature Profile) توصیه شده برای آن چیپست، حرارت لازم را اعمال کنید. هدف، ذوب کردن لحیم های زیر چیپست بدون آسیب رساندن به پدهای مسی مادربرد یا قطعات مجاور است. پس از ذوب شدن لحیم، چیپست را به صورت عمودی و با دقت، ترجیحا با استفاده از پنس های آنتی استاتیک مخصوص، از روی برد بردارید.

گام هفتم: پاکسازی و آماده سازی محل نصب

پس از جدا کردن چیپست معیوب، سطح برد در محل نصب باید به طور کامل تمیز شود. با استفاده از ایزوپروپیل الکل (IPA) با خلوص بالا و برس های آنتی استاتیک، باقی مانده قلع، فلاکس (Flux) و خمیر حرارتی قدیمی را پاک کنید. اطمینان حاصل کنید که هیچ گونه آلودگی یا رسانایی ناخواسته باقی نمانده باشد. این پاکسازی برای اطمینان از اتصال لحیم پایدار و جلوگیری از اتصال کوتاه حیاتی است.

گام هشتم: نصب چیپست جدید

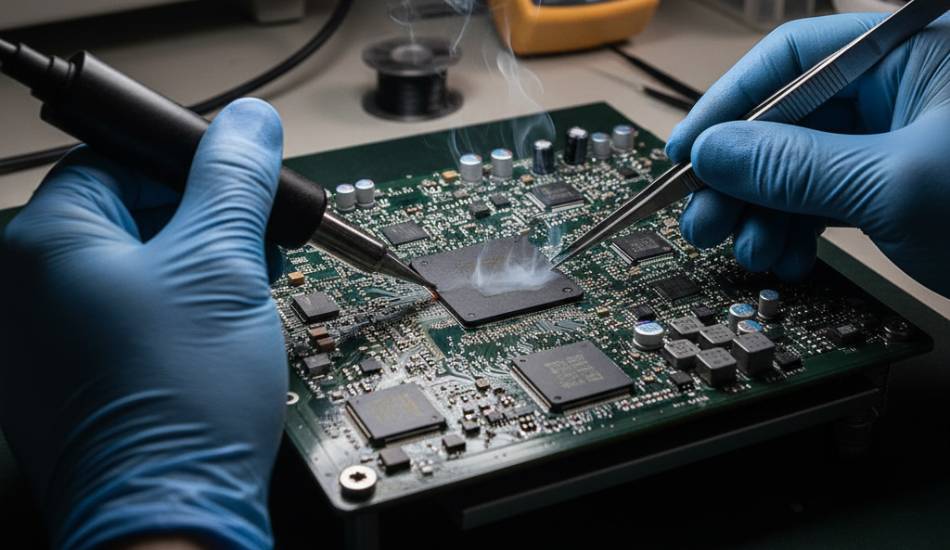

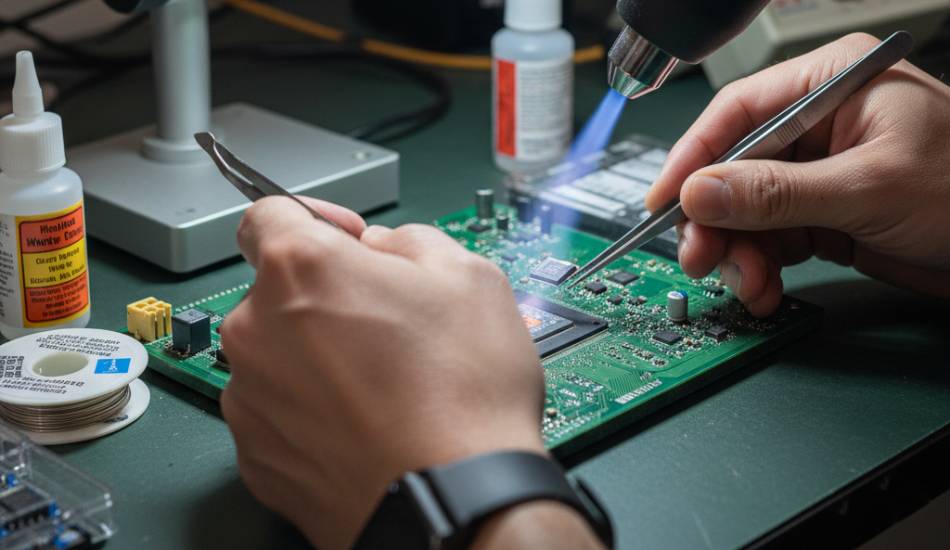

چیپست جدید را با دقت در محل صحیح خود قرار دهید. اگر چیپست دارای پین است، باید پین ها را با سوراخ های مربوطه در مادربرد تراز کنید. برای چیپست های BGA (Ball Grid Array)، باید از خمیر قلع (Solder Paste) یا توپ های قلع (Solder Balls) با اندازه مناسب استفاده شود تا اتصال لحیم برقرار گردد. سپس، با استفاده از دستگاه هوای گرم و پروفایل دمایی مناسب برای چیپست جدید و نوع لحیم، فرآیند لحیم کاری را انجام دهید. در صورت نیاز، هیت سینک یا سیستم خنک کننده را با لایه نازکی از خمیر حرارتی (Thermal Paste) با کیفیت بالا (نه مواد نامرغوب) دوباره نصب کنید تا اطمینان حاصل شود که انتقال حرارت بهینه صورت می گیرد.

گام نهم: مونتاژ مجدد سیستم

پس از اطمینان از نصب صحیح و لحیم کاری موفقیت آمیز چیپست جدید، مادربرد را با دقت در محل خود قرار داده و پیچ های آن را محکم کنید. سپس، تمام قطعاتی که در گام های قبلی جدا کرده بودید (مانند کارت گرافیک، حافظه ها، درایوها، سیستم خنک کننده و کابل های اتصال) را به ترتیب معکوس نصب و اتصالات آن ها را برقرار سازید. اطمینان از اتصال صحیح و محکم تمام کابل ها و قطعات، از بروز مشکلات در هنگام راه اندازی اولیه جلوگیری می کند.

گام دهم: تست عملکرد و پایش حرارتی

پس از اتمام مونتاژ، کامپیوتر را روشن کنید. در اولین راه اندازی، سیستم عامل باید چیپست جدید را شناسایی کند. بلافاصله پس از بوت شدن سیستم، از نرم افزارهای مانیتورینگ برای بررسی دمای چیپست، پردازنده، و سایر قطعات اصلی استفاده کنید. اطمینان از پایداری دمایی و عملکرد صحیح چیپست در طول اجرای تسک های مختلف (مانند تست های بنچمارک و اجرای برنامه های سنگین) حیاتی است. عملکرد صحیح چیپست در انتقال داده و مدیریت حرارت، برای پایداری و طول عمر کلی سیستم ضروری است.

سوالات متداول

• تعویض چیپ مادربرد چه زمانی لازم است؟

  تعویض چیپ مادربرد معمولاً زمانی ضروری است که چیپ دچار آسیب شده باشد، مشکلات عملکردی جدی وجود داشته باشد یا نیاز به ارتقاء به یک نسخه جدیدتر برای سازگاری با سخت افزار یا نرم افزارهای جدید احساس شود.

• آیا می توانم خودم چیپ مادربرد را تعویض کنم؟

  اگر شما تجربه و دانش کافی در زمینه تعمیرات سخت افزاری دارید، می توانید این کار را خودتان انجام دهید. اما برای افراد بدون تجربه، توصیه می شود که این کار را به یک تکنسین حرفه ای بسپارند.

• آیا تعویض چیپ مادربرد باعث از بین رفتن اطلاعات می شود؟

  در صورتی که چیپ مربوط به BIOS یا اطلاعات سیستم باشد، ممکن است اطلاعات از دست برود. بنابراین، قبل از هرگونه اقدام، حتماً از داده های مهم خود پشتیبان گیری کنید.

• آیا پس از تعویض چیپ، نیاز به تنظیمات خاصی است؟

  بله، بعد از تعویض چیپ ممکن است نیاز به تنظیم مجدد BIOS یا دیگر تنظیمات سخت افزاری داشته باشید. همچنین ممکن است لازم باشد درایورهای جدید نصب کنید.

سخن پایانی

در پایان، تعویض چیپ مادربرد کامپیوتر یک فرآیند پیچیده و حساس است که نیازمند دقت، مهارت و تجهیزات مناسب می باشد. با توجه به اینکه مادربرد قلب تپنده هر سیستم کامپیوتری است، هرگونه خطا در این فرآیند می تواند منجر به آسیب های جدی و غیرقابل جبرانی شود. بنابراین، آشنایی با روش تعویض چیپ مادربرد و مراحل آن از اهمیت بالایی برخوردار است. نحوه تعویض چیپ مادربرد شامل مراحلی دقیق و منظم است که باید به دقت دنبال شوند. از جمله این مراحل می توان به آماده سازی تجهیزات، جداسازی مادربرد، لحیم کاری صحیح چیپست جدید و در نهایت، تست عملکرد سیستم اشاره کرد. در این راستا، استفاده از ابزارهای مناسب و رعایت نکات ایمنی بسیار حائز اهمیت است.

علاوه بر این، تعویض چیپ گرافیک لپ تاپ نیز فرآیندی مشابه و با چالش های خاص خود همراه است. در این مورد، به دلیل فضای محدود داخل لپ تاپ و حساسیت بیشتر قطعات، نیاز به دقت و مهارت بیشتری احساس می شود. توصیه می شود که در صورت عدم اطمینان از توانایی های خود، این کار را به تکنسین های حرفه ای بسپارید تا از بروز مشکلات احتمالی جلوگیری شود. در نهایت اگر شما هم تجربه تعویض چیپ مادربرد را دارید، می توانید در بخش نظرات تجربیات خود را با ما به اشتراک بگذارید.
