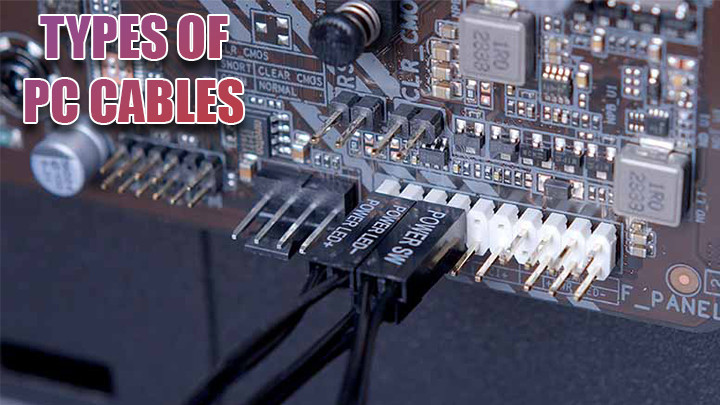

آشنایی با انواع کابل کامپیوتر و بررسی ویژگی های آن ها

همانطور که می دانید یکی از اجزای حیاتی که کارکرد صحیح و بهینه سیستم های کامپیوتری را تضمین می کند، کابل ها هستند. کابل ها به عنوان واسطه های ارتباطی، اطلاعات و انرژی الکتریکی را بین اجزای مختلف سیستم منتقل می کنند. به ویژه در سیستم های کامپیوتری، نوع و کیفیت کابل ها می تواند تأثیر بسزایی بر عملکرد کلی سیستم داشته باشد. از این رو، آشنایی با کابل های پاور کامپیوتر اهمیت ویژه ای پیدا می کند. کابل های برق کامپیوتر، نه تنها برای تأمین انرژی متعارف بلکه برای انتقال سیگنال های دیتا نیز ضروری هستند. در واقع یکی از چالش های اساسی که با آن روبرو هستیم، عدم شناخت انواع و کارکردهای مختلف این کابل ها است، که می تواند منجر به مشکلات عملیاتی و حتی خسارات مشابه به سخت افزارها گردد. بنابراین، آشنایی با کابل های درون کیس نیز به عنوان یک جنبه بسیار مهم در این حوزه مطرح می شود. در این مقاله از تکنوسان مگ به شناخت کابل های برق کیس خواهیم پرداخت؛ با ما همراه باشید.

آشنایی با کابل های پاور کامپیوتر

کابل ها در انواع و اقسام مختلف با کاربردهای متفاوت در بازار موجود هستند. از کابل های برق و دیتا گرفته تا کابل های داخلی و خارجی، هر کدام نقش ویژه ای در کارکرد سیستم های کامپیوتری ایفا می کنند. در ادامه با بررسی و تحلیل دقیق این کابل ها، کاربران را در جهت بهبود دانش و آگاهی های فنی کمک می کنیم. با در نظر گرفتن این مسائل، می توان درک بهتری از اهمیت و نقش کابل ها در ساختار کلی انواع کامپیوترها به دست آورد.

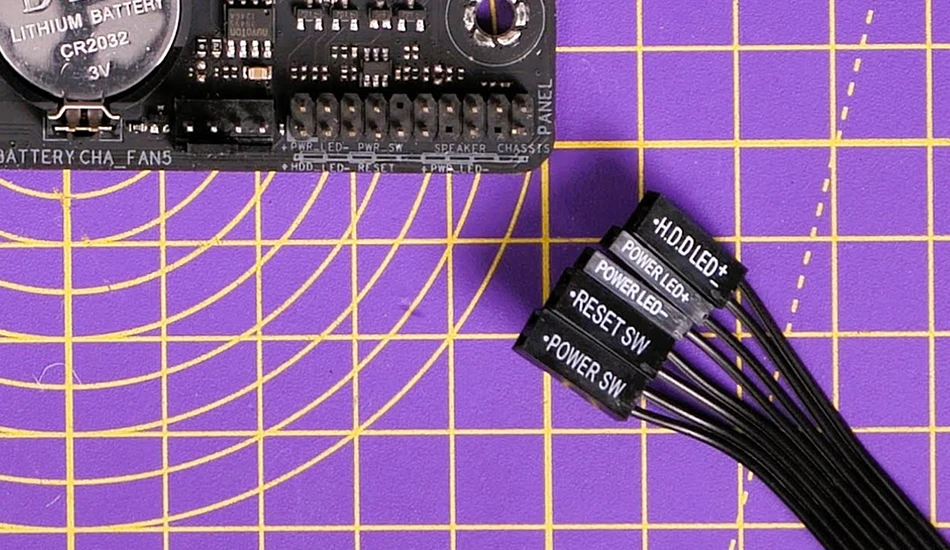

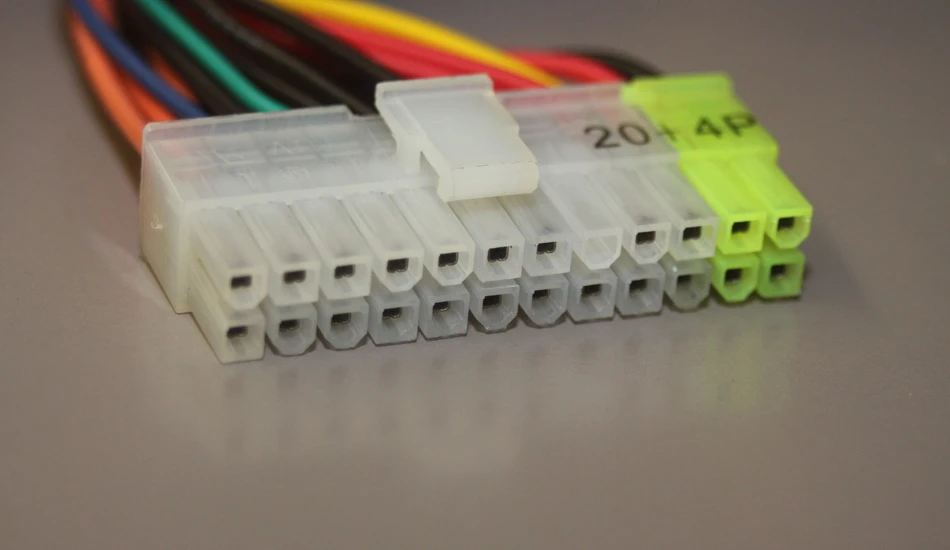

کابل تبدیل ۲۰ پین به ۲۴ پین

کابل تبدیل ۲۰ پین به ۲۴ پین، اولین و شاید مهم ترین اتصال برق در هر سیستم کامپیوتری است. این کابل وظیفه تامین برق اصلی مادربرد را بر عهده دارد و بدون آن، سیستم قادر به راه اندازی نخواهد بود. در حالی که منبع تغذیه کامپیوتر از کابل های متعددی برای تامین برق سایر قطعات استفاده می کند، این کابل نقش حیاتی در آغاز به کار سیستم و تامین انرژی اولیه برای اجزای اصلی مادربرد، از جمله رم، منابع تغذیه کمکی و اسلات های PCIe ایفا می کند. معمولاً این کابل در لبه مادربرد نصب می شود. با این حال مادربردهای ATX قدیمی تر، به ویژه مدل های پایین رده، از کانکتور ۲۰ پین استفاده می کردند. به همین دلیل بسیاری از منابع تغذیه با کانکتور ۴+۲۰ پین (که ۴ پین آن قابل جدا شدن است) عرضه می شوند تا با هر دو نوع مادربرد سازگار باشند. این قابلیت سازگاری، برای سیستم های قدیمی تر و بدون نیاز به ارتقاء در آینده مفید است. اما با توجه به نیاز قطعات مدرن به توان بالاتر، این روش سازگاری برای سیستم های پیشرفته تر، راه حل مناسبی نیست. با وجود استاندارد ATX، سازگاری نسبی بین منابع تغذیه و مادربردهای قدیمی تر وجود دارد؛

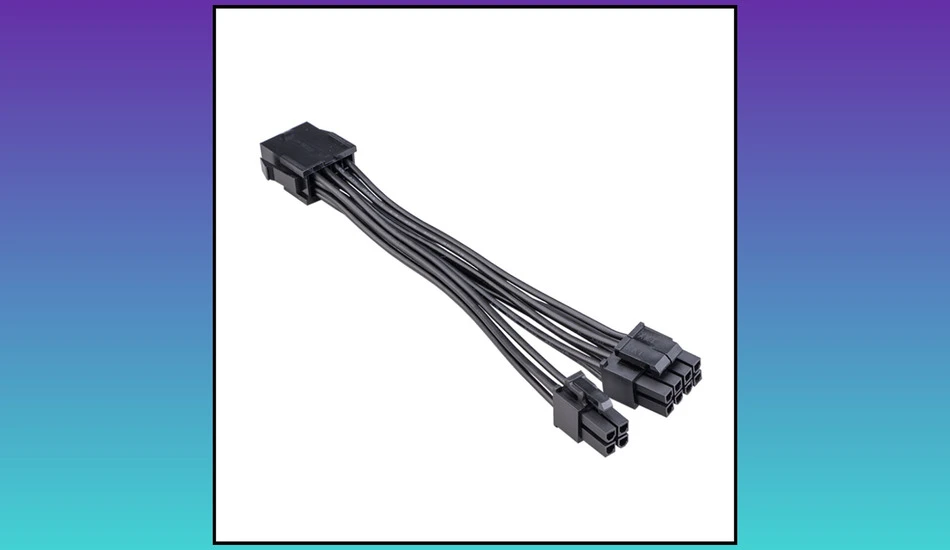

کابل تبدیل برق 4 پین به 8 پین

کابل تبدیل برق 4 پین به 8 پین، رابط ضروری بین منبع تغذیه کامپیوتر و پردازنده (CPU) است. پردازنده بر خلاف بسیاری از قطعات دیگر، نیازمند منبع تغذیه مستقل و قدرتمند برای انجام وظایف خود است. این کابل معمولا در نزدیکی سوکت CPU بر روی مادربرد قرار می گیرد و نصب آن ساده است. با این حال محل دقیق اتصال ممکن است بسته به مدل مادربرد متفاوت باشد. در سیستم های سطح پایین تر، یک کانکتور 4 پین برای تامین انرژی پردازنده کافی است. اما در سیستم های میان رده و پر قدرت، کانکتور 8 پین برای تامین انرژی مورد نیاز هسته های پردازنده ضروری است. بیشتر منابع تغذیه کامپیوتر، یک کانکتور 8 پین دارند که به دو قسمت 4 پین+4 پین قابل تفکیک است. این طراحی انعطاف پذیری لازم را برای اتصال به هر دو نوع کانکتور 4 پین و 8 پین فراهم می کند. در صورت عدم نیاز به بخش اضافی، می توان آن را جدا کرد.

در برخی موارد، ممکن است به بیش از یک کابل و یا هر دو نوع کانکتور 4 و 8 پین بر روی مادربرد نیاز باشد. در سیستم های بسیار پیشرفته، کانکتور 12 پین نیز مشاهده می شود که معمولا برای پردازنده هایی با مصرف انرژی بسیار بالا و اورکلاکینگ سنگین طراحی شده است. این نوع کانکتور هنوز هم به طور گسترده استفاده نمی شود.

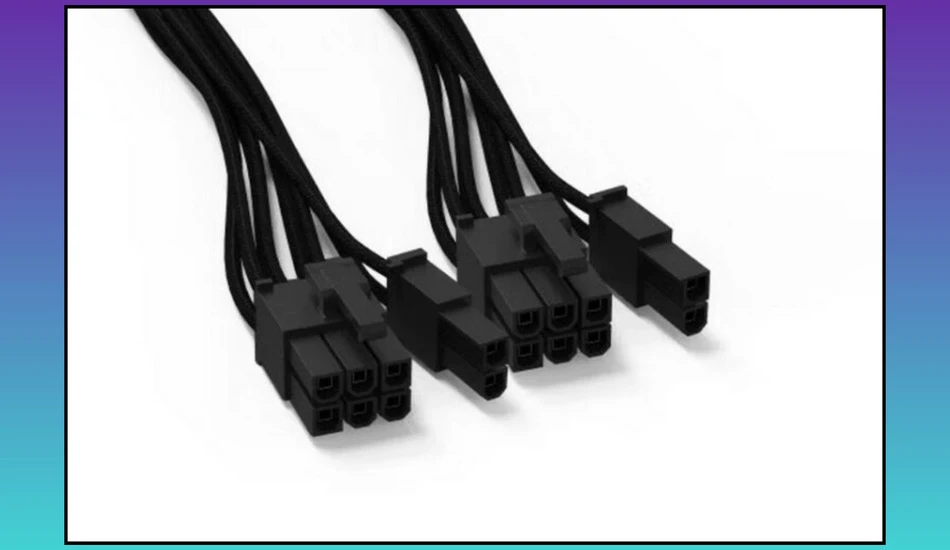

کابل تبدیل برق گرافیک ۶ پین به ۸ پین

اتصال برق کارت گرافیک به مادربرد از طریق رابط PCIe برقرار می شود. در حالی که مادربرد توان مورد نیاز بسیاری از اجزا را تامین می کند، برخی از قطعات به ویژه کارت های گرافیک پرقدرت نیازمند منبع تغذیه مستقیمی هستند. اینجاست که کابل های PCIe 6 پین و 8 پین اهمیت پیدا می کنند. این کابل ها وظیفه انتقال توان اضافی مورد نیاز کارت گرافیک از منبع تغذیه سیستم (Power Supply Unit یا PSU) را بر عهده دارند. عدم استفاده از کابل های مناسب یا اتصال نادرست آنها می تواند منجر به بی ثباتی سیستم، crash های مکرر و عملکرد نادرست کارت گرافیک شود. تعداد و نوع کانکتورهای مورد نیاز به مدل کارت گرافیک بستگی دارد.

برخی کارت ها به یک کانکتور 6 پین، برخی به دو کانکتور 6 پین و برخی دیگر به یک یا چند کانکتور 8 پین نیاز دارند. استفاده از کانکتورهای ناکافی یا نامناسب، علیرغم توان بالای PSU، می تواند به آسیب دیدگی سخت افزار و ناپایداری سیستم منجر گردد. بنابراین ضروری است که قبل از نصب کارت گرافیک، مشخصات مربوط به تغذیه آن را دقیقاً بررسی کرده و از کابل های مناسب و اتصال صحیح آنها اطمینان حاصل شود. در غیر این صورت عملکرد نادرست و مشکلات جدی در انتظار کاربر خواهد بود.

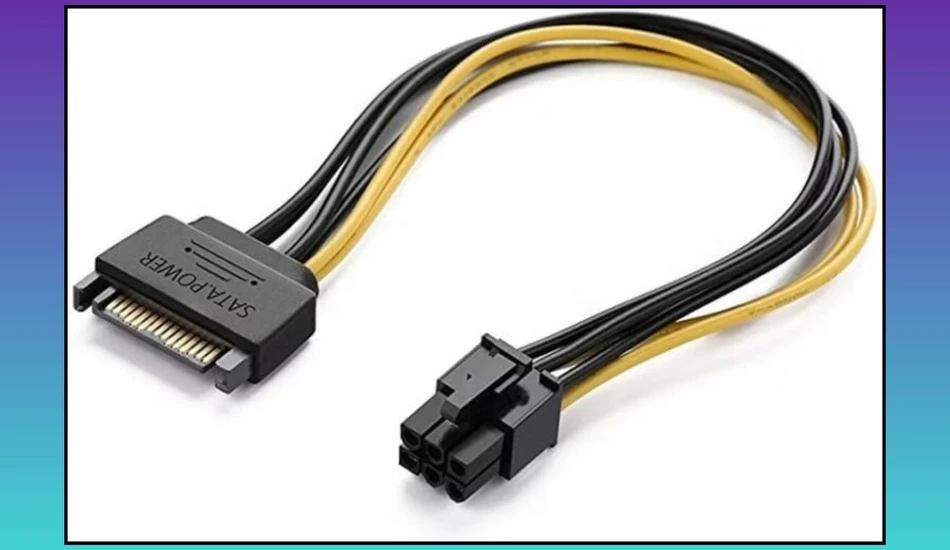

کابل های ساتا (SATA)

کابل های SATA همچنان جزئی از سیستم های کامپیوتری امروزی هستند. این کابل ها اساساً برای انتقال داده بین دستگاه های ذخیره سازی مانند هارد دیسک و مادربرد طراحی شده اند، اما عملکرد دیگری نیز دارند: تامین انرژی مورد نیاز این دستگاه ها. دو نوع کابل SATA وجود دارد: کابل داده که صرفاً ارتباط داده ای را برقرار می کند و کابل پاور که وظیفه تأمین انرژی الکتریکی را برعهده دارد. در سال های اخیر، استفاده از کابل های پاور SATA فراتر از کاربرد اصلی خود رفته است. با افزایش محبوبیت سیستم های خنک کننده و نورپردازی RGB در کیس های کامپیوتر، از این کابل ها برای تامین برق مورد نیاز این قطعات جانبی نیز استفاده می شود. این امر به دلیل سهولت دسترسی به کانکتورهای SATA و توانایی آنها در تامین برق مورد نیاز این تجهیزات جانبی با توان مصرفی پایین تا متوسط است. بنابراین درک صحیح از عملکرد و قابلیت های کابل های SATA برای مونتاژ و عیب یابی سیستم های کامپیوتری امروزی ضروری است.

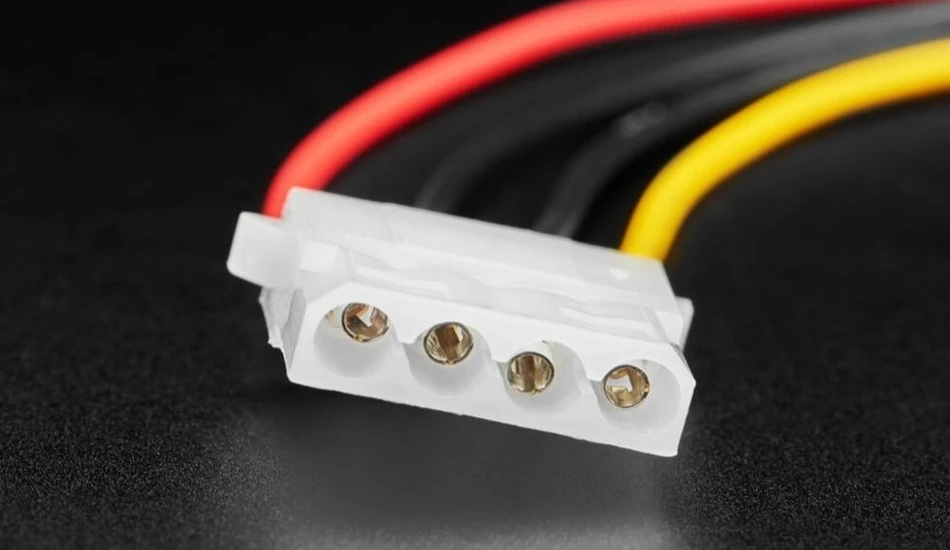

کابل های مولکس (Molex)

کابل های مولکس، اگرچه در سیستم های قدیمی تر رایج بودند، امروزه به ندرت در کامپیوترهای شخصی جدید یافت می شوند. این کابل ها مشابه رابط های SATA وظیفه تامین انرژی الکتریکی قطعات جانبی مانند هارد دیسک ها و فن ها را برعهده دارند. اما برخلاف SATA، کابل های مولکس به دلیل ساختار فیزیکی ضعیف و مستعد شکستگی، از سوی متخصصان کنار گذاشته شده اند. شکنندگی کانکتور مولکس و احتمال بروز اتصال ناقص و خرابی، عامل اصلی جایگزینی آن با رابط های SATA با ساختار محکم تر و قابل اعتمادتر شده است.

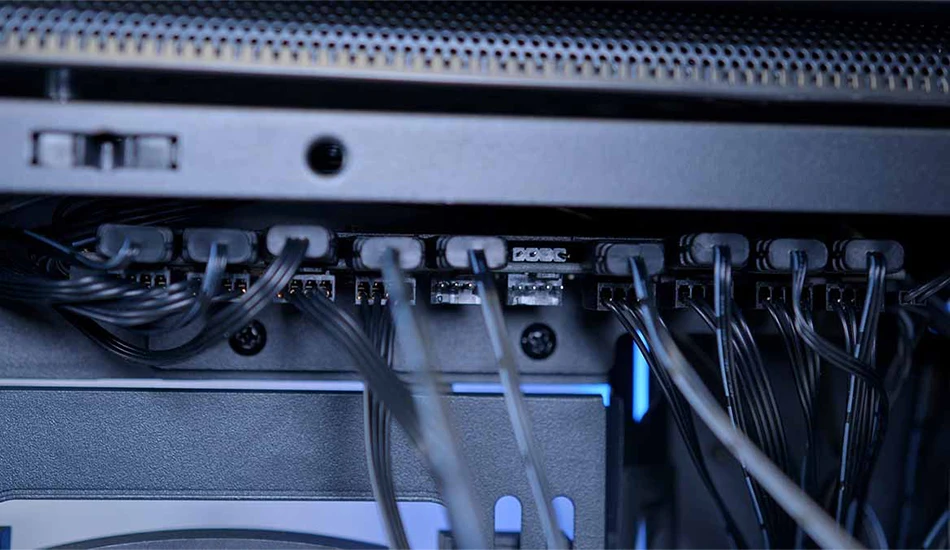

کابل و کانکتور PWM

فن های PWM، با کانکتور چهار پین خود، نشان دهنده پیشرفتی قابل توجه در فناوری خنک کاری کامپیوتر هستند. در این کانکتور، پین چهارم وظیفه انتقال سیگنال PWM را بر عهده دارد؛ سیگنالی که سرعت چرخش فن را با دقت و کارایی بالا کنترل می کند. سه پین باقی مانده، مشابه فن های DC، وظایف تأمین ولتاژ (12 ولت ثابت)، اتصال به زمین و ارسال سیگنال های کنترلی را انجام می دهند. برخلاف فن های DC، فن های PWM (یا همان فن های 4 پین) قابلیت تنظیم سرعت در محدوده وسیع تری را با دقت بسیار بالاتر ارائه می دهند. این امر به لطف کنترل دقیق پالس های PWM حاصل می شود که به فن اجازه می دهد بدون توقف کامل، به سرعت های پایین تر از سرعت نامی خود نیز برسد. مادربرد یا یک کنترلر فن، سیگنال PWM را تولید می کند. این سیگنال با تغییر چرخه کار (duty cycle) ولتاژ ارسالی به فن، سرعت آن را کنترل می کند.

چرخه کار، درصد زمانی را که در هر سیکل، ولتاژ به فن اعمال می شود، نشان می دهد. به طور مثال چرخه کار 50 درصد به معنی اعمال ولتاژ به مدت 50 درصد از یک دوره زمانی مشخص و قطع آن در 50 درصد باقی مانده آن است. افزایش چرخه کار منجر به افزایش سرعت فن و کاهش آن به کاهش سرعت فن می شود. تغییر سریع و مداوم این چرخه کاری (هزاران بار در ثانیه) باعث تنظیم سرعت صاف و واکنش سریع فن به دستورات مادربرد می شود. به این ترتیب، فن های PWM کنترل دقیقی بر دمای سیستم ارائه می دهند.

سخن پایانی

در آخر آشنایی با کابل های پاور کامپیوتر و نحوه اتصال صحیح آنها به مادربرد، برای عملکرد صحیح سیستم امری ضروری است. با توجه به پیشرفت مستمر سخت افزار و تغییر در طراحی پاورها و مادربردها، همواره باید به تطبیق صحیح نوع و محل اتصال کابل ها دقت نمود. به یاد داشته باشید که پاور کامپیوتر نقش حیاتی در تأمین انرژی مورد نیاز تمام اجزای سیستم ایفا می کند و استفاده از کابل های نامناسب یا اتصال نادرست آنها می تواند به آسیب های جدی منجر شود. لذا قبل از هرگونه اتصال، مطمئن شوید که کابل مورد نظر را به درستی شناسایی کرده و در محل صحیح آن را به مادربرد متصل می کنید. در نهایت اگر شما هم کابل دیگری از مجموعه کابل های درون کیس کامپیوتر می شناسید، می توانید در. بخش نظرات آن را معرفی کنید.
