تفاوت دستگاه NVR و DVR در دوربین مداربسته؛ کدام بهتر است؟

سیستم های نظارت تصویری نقش مهمی در تامین امنیت خانه ها، فروشگاه ها و محیط های کاری دارند. یکی از مهم ترین مراحل راه اندازی این سیستم ها، انتخاب دستگاه ضبط کننده مناسب است. در این میان، دستگاه های NVR و DVR دو گزینه رایج هستند که از نظر نحوه عملکرد، نوع اتصال دوربین ها، هزینه نصب و امکانات تفاوت هایی با یکدیگر دارند. شناخت این تفاوت ها به شما کمک می کند با توجه به بودجه، شرایط نصب و نیازهای امنیتی خود، گزینه مناسب تری را انتخاب کنید. در ادامه این مطلب از تکنوسان مگ، تفاوت دستگاه NVR و DVR را بررسی می کنیم تا با ویژگی های هر کدام و کاربردهایشان بیشتر آشنا شوید.

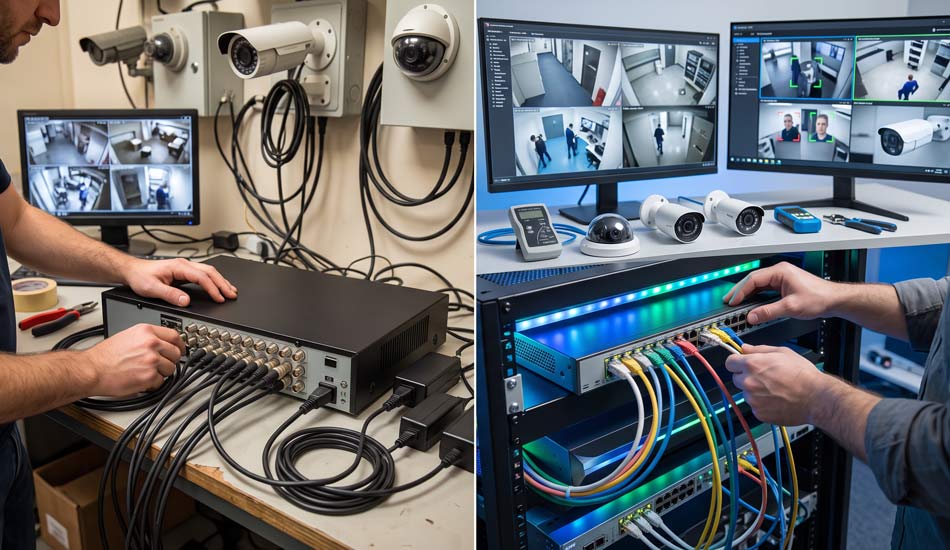

تفاوت دستگاه NVR و DVR

تفاوت اصلی دستگاه NVR و DVR به نوع دوربین های سازگار، نحوه انتقال تصویر و شیوه پردازش داده ها مربوط می شود. دستگاه DVR برای دوربین های آنالوگ طراحی شده است، در حالی که NVR تصاویر را از دوربین های تحت شبکه (IP) دریافت می کند. این دو دستگاه از نظر کیفیت تصویر، نوع کابل کشی، امکانات و هزینه راه اندازی نیز تفاوت هایی دارند. هر یک از این دستگاه ها مزایا و محدودیت های خاص خود را دارند و انتخاب گزینه مناسب به نیازهای نظارتی، زیرساخت موجود و بودجه شما بستگی دارد. در ادامه، ابتدا با نحوه عملکرد دستگاه های DVR و NVR آشنا می شویم و سپس تفاوت های آن ها را از نظر فنی و کاربردی بررسی می کنیم.

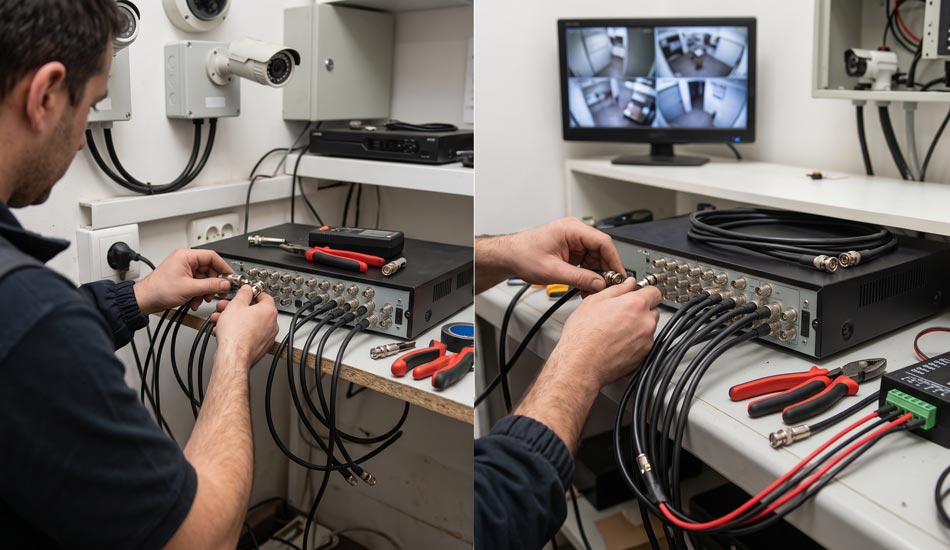

دستگاه DVR چیست؟

دستگاه DVR مخفف عبارت Digital Video Recorder و به معنای ضبط کننده دیجیتال تصویر است. این دستگاه در سیستم های نظارت تصویری مبتنی بر دوربین های آنالوگ به کار می رود و وظیفه دریافت، پردازش، ضبط و ذخیره تصاویر را بر عهده دارد. دوربین های سازگار با DVR علاوه بر مدل های آنالوگ قدیمی، می توانند از فناوری های HD over Coax مانند HD-TVI، HD-CVI و AHD نیز استفاده کنند.

نحوه کار و نوع کابل کشی دستگاه DVR

در سیستم های مبتنی بر DVR، دوربین تصویر را ثبت و سیگنال ویدئویی را از طریق کابل به دستگاه ارسال می کند. سپس DVR سیگنال دریافتی را به داده دیجیتال تبدیل می کند، آن را فشرده سازی می کند و روی هارد دوربین مداربسته ذخیره می کند. در سیستم های DVR معمولا از کابل کواکسیال مانند RG59 یا RG6 برای انتقال تصویر استفاده می شود. هر دوربین از طریق کابل به ورودی BNC دستگاه متصل می شود و برق آن نیز اغلب از طریق کابل جداگانه تامین می شود. البته کابل های ترکیبی سیامی نیز وجود دارند که امکان انتقال تصویر و برق را در یک مجموعه کابلی فراهم می کنند. این ساختار برای استفاده از کابل کشی های آنالوگ موجود مناسب است و می تواند هزینه ارتقای سیستم های قدیمی را کاهش دهد. البته لازم به ذکر است که در بسیاری از موارد نصب، به اتصالات و سیم کشی جداگانه برای برق نیاز است.

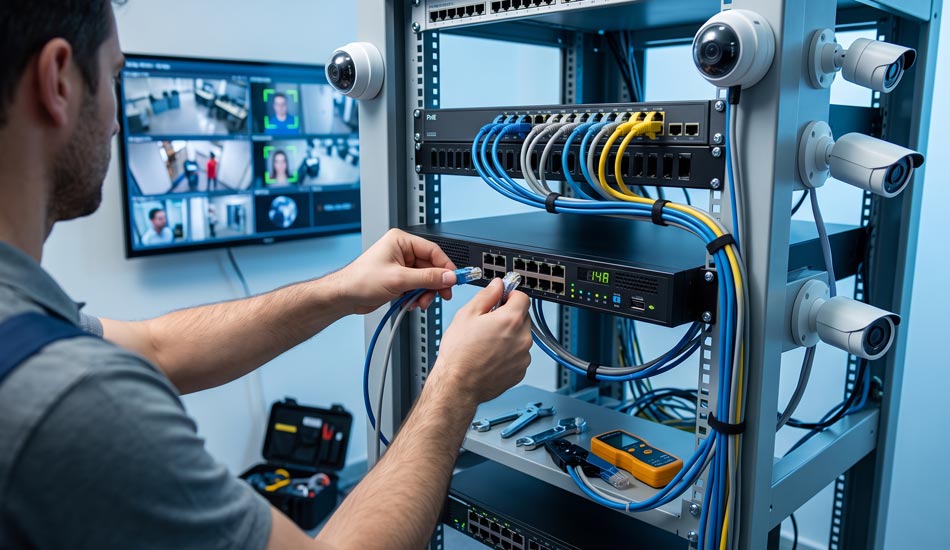

دستگاه NVR چیست؟

دستگاه NVR مخفف عبارت Network Video Recorder و به معنای ضبط کننده تصویر تحت شبکه است. این دستگاه برای کار با دوربین های تحت شبکه یا IP طراحی شده و تصاویر دیجیتال را از طریق شبکه دریافت می کند. در این سیستم، هر دوربین می تواند به صورت مستقل تصویر را ثبت و پردازش کند و جریان ویدئویی فشرده شده را برای ذخیره سازی به NVR بفرستد.

نحوه کار و نوع کابل کشی دستگاه NVR

در سیستم های مبتنی بر NVR، دوربین IP تصویر را ثبت می کند و سیگنال دریافتی از حسگر را به داده دیجیتال تبدیل می کند. سپس تصویر را پردازش و فشرده سازی می کند و جریان ویدئویی را به NVR می فرستد تا دستگاه آن را ذخیره و امکان مشاهده، بازبینی و مدیریت تصاویر را فراهم کند. در سیستم های NVR معمولا از کابل شبکه اترنت مانند Cat5e یا Cat6 برای اتصال دوربین ها استفاده می شود. این کابل ها داده های تصویری را منتقل می کنند و در صورت پشتیبانی تجهیزات از فناوری PoE، برق مورد نیاز دوربین نیز از همان کابل تامین می شود. لازم به ذکر است که اتصال کابل شبکه معمولا از طریق کانکتور RJ45 انجام می گیرد.

بررسی تفاوت دستگاه NVR و DVR

دستگاه های NVR و DVR هر دو برای ضبط و مدیریت تصاویر دوربین های نظارتی استفاده می شوند، اما در نوع دوربین های سازگار، روش انتقال داده و ساختار پردازش تفاوت دارند. جدول زیر مهم ترین تفاوت های این دو دستگاه را نشان می دهد. به صورت کلی، DVR بیشتر برای سیستم های آنالوگ و استفاده از زیرساخت موجود کاربرد دارد، در حالی که NVR برای راه اندازی سیستم های نظارت تصویری تحت شبکه مناسب است.

نوع دوربین های پشتیبانی شده (Analog در برابر IP)

یکی از مهم ترین تفاوت های دستگاه NVR و DVR به نوع دوربین های قابل اتصال به آن ها مربوط می شود. دستگاه DVR برای کار با دوربین های آنالوگ و مدل های پیشرفته تر HD over Coax طراحی شده است. این دوربین ها تصاویر را با استفاده از استانداردهایی مانند HD-TVI، HD-CVI و AHD از طریق کابل کواکسیال به دستگاه منتقل می کنند و معمولا به ورودی های BNC متصل می شوند. در مقابل، دستگاه NVR برای ضبط تصاویر دوربین های تحت شبکه یا IP به کار می رود. این دوربین ها تصویر را به داده دیجیتال تبدیل می کنند و از طریق شبکه به دستگاه ضبط کننده می فرستند.

هر دوربین IP معمولا آدرس شبکه مخصوص خود را دارد و می تواند از طریق اتصال مستقیم به NVR، سوئیچ شبکه یا زیرساخت مناسب دیگری به سیستم متصل شود. بنابراین، هنگام خرید دستگاه ضبط کننده باید به نوع دوربین های موجود و سازگاری آن ها با دستگاه توجه کنید. اتصال مستقیم دوربین آنالوگ به NVR یا دوربین IP به DVR معمولا امکان پذیر نیست، مگر اینکه دستگاه یا تجهیزات واسط از تبدیل و پشتیبانی لازم برخوردار باشند.

کیفیت تصویر و رزولوشن

دستگاه های DVR بسته به فناوری پشتیبانی شده و مدل دستگاه، می توانند تصاویر را با رزولوشن های مختلفی از جمله Full HD و حتی 4K ضبط کنند. البته حداکثر رزولوشن و نرخ فریم قابل پشتیبانی به استاندارد دوربین، ورودی های دستگاه و محدودیت های فنی آن بستگی دارد. در سیستم های NVR نیز کیفیت نهایی تصویر به رزولوشن دوربین IP، نرخ فریم، میزان فشرده سازی و ظرفیت پردازش و ضبط دستگاه وابسته است. استفاده از دوربین های 4K و مدل های دارای رزولوشن بالاتر در این سیستم ها امکان پذیر است، اما دستگاه ضبط کننده و پهنای باند شبکه نیز باید توان پشتیبانی از جریان های تصویری مربوطه را داشته باشند.

پورت های پشت دستگاه NVR و DVR

یکی از راه های تشخیص NVR و DVR، بررسی پورت های پشت دستگاه است. در DVR معمولا ورودی های BNC برای اتصال دوربین های آنالوگ و پورت های HDMI ،VGA ،USB و RJ45 برای اتصال نمایشگر، تجهیزات جانبی و شبکه وجود دارد. در NVR به جای ورودی های BNC، معمولا از پورت های شبکه RJ45 برای اتصال دوربین های IP استفاده می شود. برخی مدل ها نیز به پورت های PoE مجهز هستند که برق و داده را از طریق یک کابل شبکه منتقل می کنند؛ البته نوع و تعداد پورت ها به مدل دستگاه بستگی دارد.

نحوه کابل کشی و انتقال داده

روش کابل کشی در سیستم های DVR و NVR متفاوت است و می تواند بر هزینه نصب، سهولت اجرا و امکان توسعه سیستم تاثیر بگذارد. در سیستم های DVR، انتقال تصویر معمولا از طریق کابل کواکسیال مانند RG59 یا RG6 انجام می شود. هر دوربین به یک مسیر ارتباطی تا دستگاه ضبط کننده نیاز دارد و برق آن نیز اغلب از طریق کابل جداگانه تامین می شود. در سیستم های NVR، دوربین ها معمولا با کابل شبکه اترنت مانند Cat5e یا Cat6 به شبکه متصل می شوند. یکی از مزایای این ساختار، امکان استفاده از فناوری PoE است. در صورت پشتیبانی دوربین و تجهیزات شبکه از این فناوری، برق و داده از طریق یک کابل شبکه منتقل می شوند و نیازی به کابل برق جداگانه برای هر دوربین نیست.

پردازش تصویر

محل انجام پردازش تصویر یکی دیگر از تفاوت های مهم سیستم های DVR و NVR است. در سیستم های DVR، دوربین سیگنال ویدئویی را از طریق کابل کواکسیال ارسال می کند و دستگاه ضبط کننده آن را دریافت و به داده دیجیتال تبدیل می کند. سپس تصویر برای ذخیره سازی آماده می شود و معمولا پس از فشرده سازی روی هارد دوربین مداربسته قرار می گیرد. به همین دلیل، بخش مهمی از وظایف مربوط به تبدیل سیگنال و ضبط تصویر بر عهده DVR است. در سیستم های NVR، دوربین IP تصویر را ثبت می کند و فرایندهایی مانند دیجیتال سازی و فشرده سازی را پیش از ارسال جریان ویدئویی انجام می دهد. سپس NVR داده های دیجیتال را از طریق شبکه دریافت و ذخیره می کند. در این ساختار، بخشی از پردازش تصویر در دوربین انجام می شود و دستگاه ضبط کننده بیشتر بر مدیریت جریان های ویدئویی، ذخیره سازی و بازبینی تصاویر تمرکز دارد.

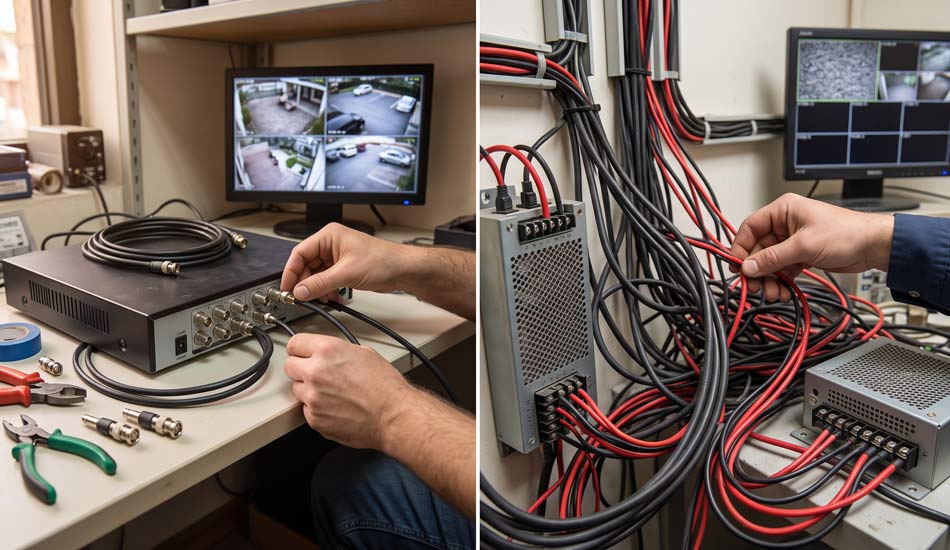

مزایا و معایب دستگاه DVR

دستگاه DVR با توجه به ساختار ساده و امکان استفاده از کابل کشی کواکسیال، برای بسیاری از سیستم های نظارتی سنتی گزینه مناسبی است. با این حال، محدودیت هایی در زمینه توسعه سیستم و سازگاری با دوربین ها دارد که در جدول زیر مشاهده می کنید.

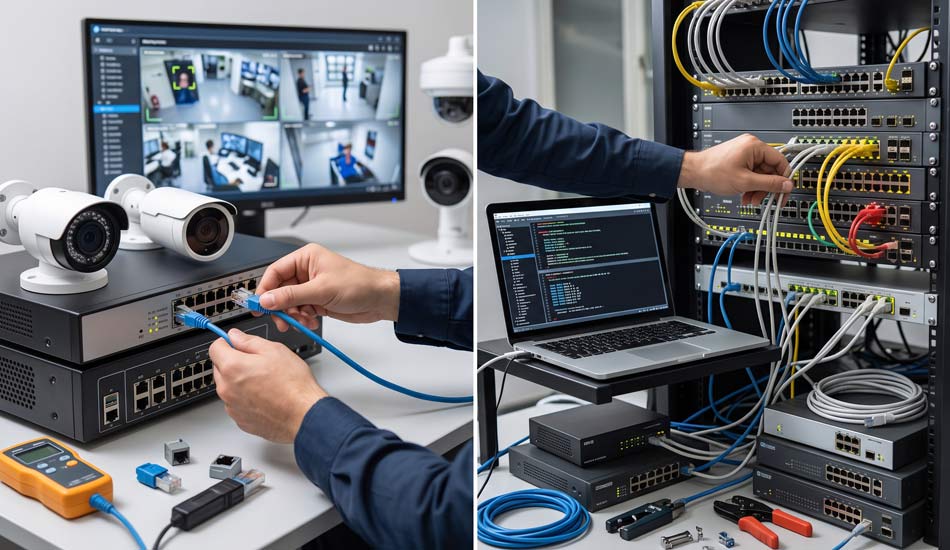

مزایا و معایب دستگاه NVR

دستگاه NVR به دلیل پشتیبانی از دوربین های تحت شبکه و قابلیت های متنوع شبکه، انعطاف پذیری بیشتری در طراحی سیستم های نظارتی فراهم می کند. البته هزینه اولیه و نیاز به پیکربندی صحیح شبکه از جمله مواردی هستند که پیش از انتخاب این دستگاه باید در نظر بگیرید.

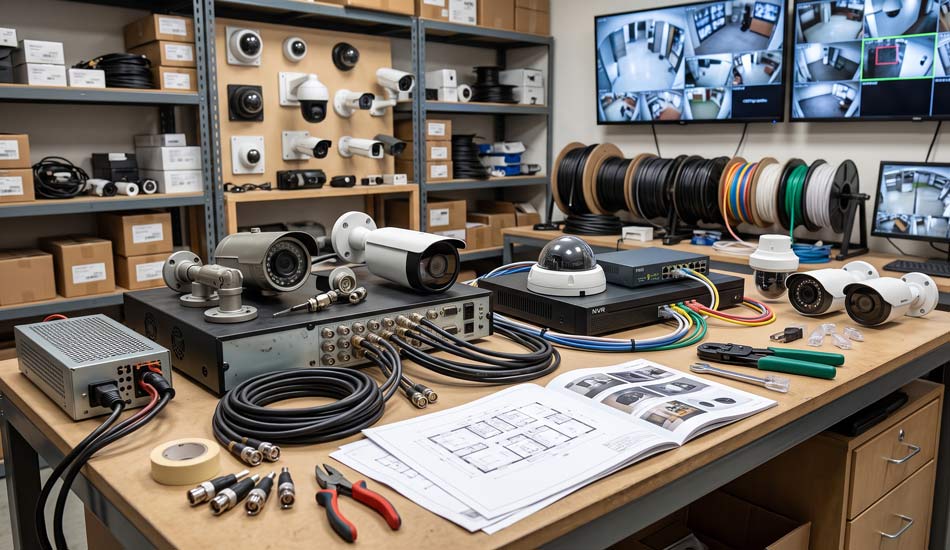

کدام دستگاه برای شما مناسب تر است؟

انتخاب بین DVR و NVR به وضعیت کابل کشی، بودجه، کیفیت تصویر مورد نیاز و برنامه توسعه سیستم بستگی دارد. اگر در محل نصب، کابل کشی کواکسیال سالم و قابل استفاده دارید و می خواهید با کمترین تغییرات سیستم نظارتی خود را ارتقا دهید، دستگاه DVR می تواند گزینه مناسبی باشد. این دستگاه برای خانه ها، فروشگاه ها و کسب و کارهای کوچکی که به دنبال راهکاری ساده و مقرون به صرفه هستند نیز انتخاب مناسبی است؛ البته باید رزولوشن و امکانات مورد نیاز با قابلیت های دستگاه و دوربین ها مطابقت داشته باشد.

اگر قصد راه اندازی یک سیستم نظارتی جدید را دارید یا به استفاده از دوربین های تحت شبکه، قابلیت های هوشمند و انعطاف پذیری بیشتر در توسعه سیستم اهمیت می دهید، دستگاه NVR ارزش بررسی بیشتری دارد. این گزینه برای محیط های تجاری، ساختمان های بزرگ و پروژه هایی که به دوربین های IP و امکانات شبکه ای نیاز دارند، مناسب است. با این حال، پیش از خرید باید ظرفیت دستگاه، پهنای باند قابل پشتیبانی و سازگاری آن با دوربین ها را بررسی کنید.
