معرفی کامل اجزای کولر آبی: راهنمای جامع آشنایی با قطعات

با شروع فصل گرما، کولرهای آبی به عنوان یکی از محبوب ترین و مقرون به صرفه ترین سیستم های سرمایشی در بسیاری از خانه ها شروع به کار می کنند. اما برای اینکه بتوانید از خنکای مطبوع این دستگاه در روزهای داغ تابستان نهایت لذت را ببرید، تنها فشردن کلید روشن و خاموش آن کافی نیست. شناخت دقیق اجزای کولر آبی و درک نحوه عملکرد هر یک از این قطعات، به شما کمک می کند تا نه تنها راندمان سرمایشی دستگاه را به حداکثر برسانید، بلکه در زمان بروز مشکلات و خرابی های جزئی، خودتان دست به کار شده و از پرداخت هزینه های سنگین تعمیرات جلوگیری کنید.

در این مقاله از تکنوسان مگ، قصد داریم به عنوان یک راهنمای جامع، شما را با صفر تا صد قطعات الکتریکی و مکانیکی این دستگاه آشنا کنیم. از موتور و پمپ آب که قلب تپنده و شریان های حیاتی کولر محسوب می شوند، تا قطعاتی مانند تسمه، یاتاقان، شناور و پوشال ها، هر کدام نقش مهمی در تولید هوای خنک ایفا می کنند. با مطالعه این مطلب، متوجه خواهید شد که هر قطعه دقیقا چه وظیفه ای دارد، چگونه باید از آن نگهداری کرد و نشانه های خرابی آن چیست تا بتوانید عمر مفید کولر خود را به شکل چشمگیری افزایش دهید.

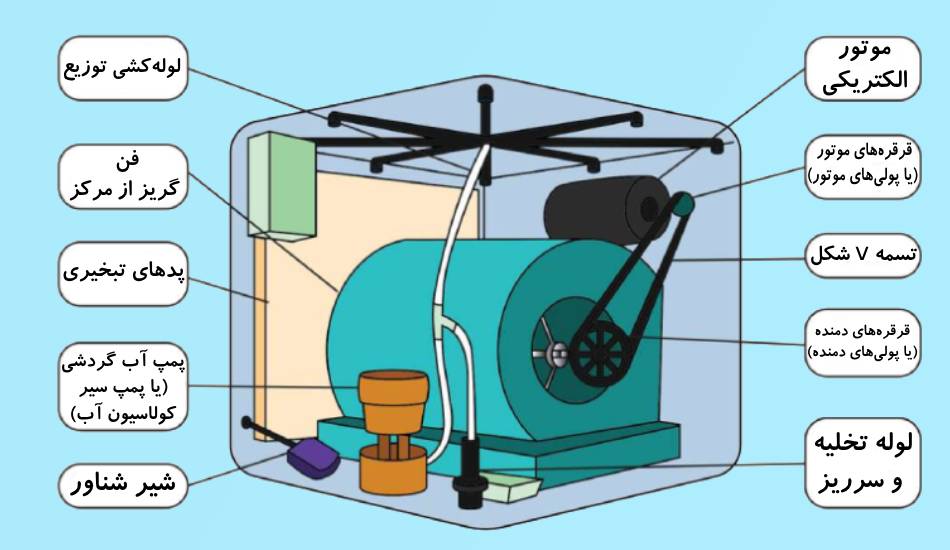

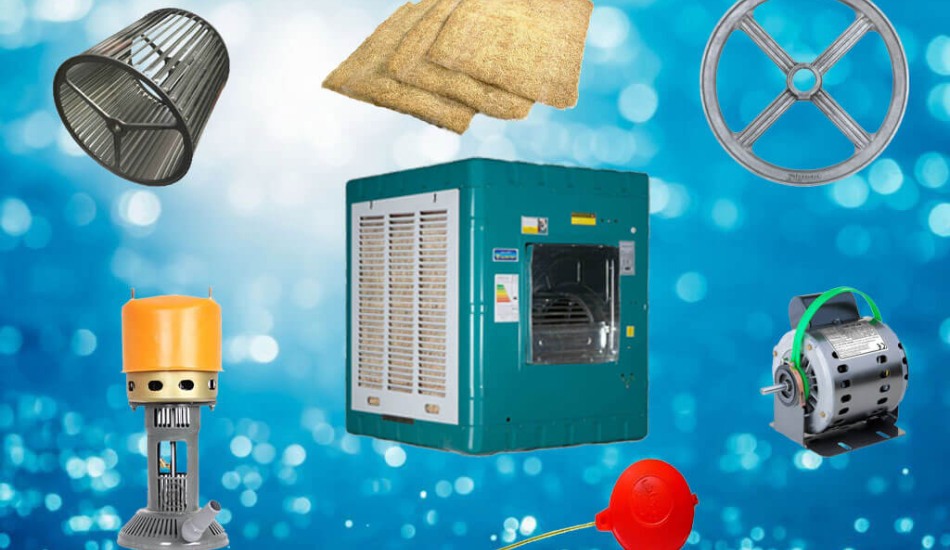

آشنایی با قطعات کولر آبی

در ادامه به‌ صورت دقیق به بررسی اجزای اصلی کولر آبی می‌ پردازیم تا درک بهتری از وظایف هر بخش پیدا کنیم.

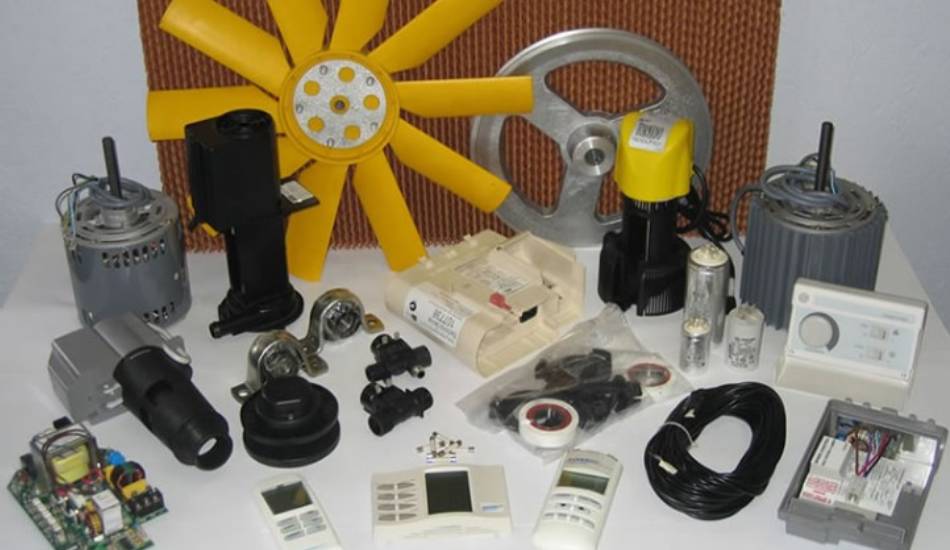

قطعات الکتریکی کولر آبی

قطعات الکتریکی شامل بخش‌ هایی هستند که با دریافت انرژی از برق، عملکرد کلی دستگاه را ممکن می‌ سازند. این اجزای کولر آبی نیروی لازم را به بخش‌ های مکانیکی منتقل کرده و کارکرد کولر را تضمین می‌ کنند. حساسیت بالای این قطعات ایجاب می‌ کند که با دقت بیشتری از آن‌ ها مراقبت شود. چرا که در صورت خرابی یا سوختن، هزینه تعمیر یا جایگزینی آن‌ ها بالا خواهد بود. بنابراین توصیه می‌ شود که تعمیر این اجزا را تنها به افراد ماهر و باتجربه بسپارید و شخصا اقدام به تعمیر آن‌ها نکنید.

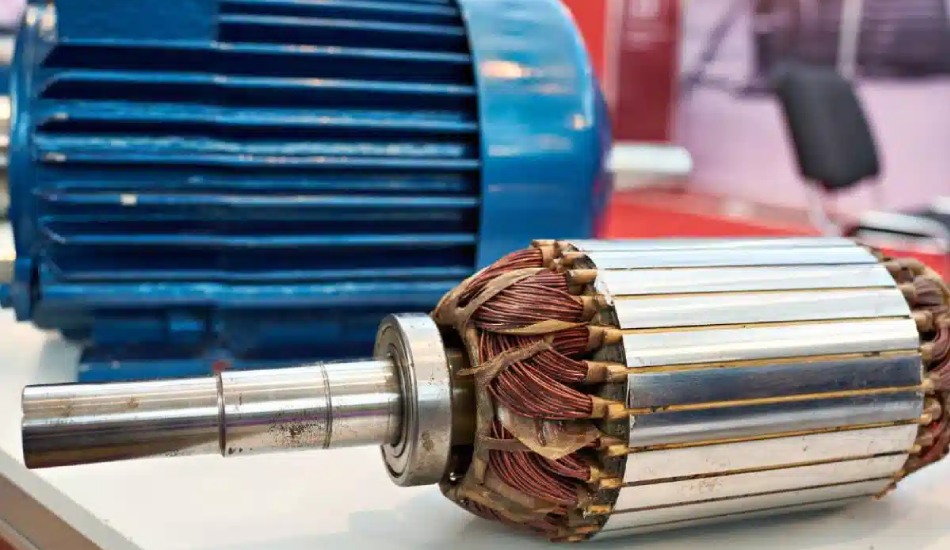

موتور کولر (دینام)

موتور، نیروی محرک اصلی کولر آبی محسوب می‌ شود و مسئول به حرکت درآوردن جریان هوا است. این موتورها دارای دو حالت سرعت هستند که امکان استفاده در دور کند یا تند را فراهم می‌ کند. زمانی که موتور شروع به چرخش می‌ کند، ابتدا پولی کوچک متصل به آن به حرکت در می‌ آید، سپس تسمه را به حرکت وادار کرده و در نهایت پولی بزرگ و پروانه نیز شروع به چرخش می‌ کنند. این فرآیند، منجر به تولید باد می‌ شود.

از آنجایی که موتور نسبت به سایر بخش‌ ها حساس‌ تر است، بهتر است کولر را در مدت‌ زمان طولانی با دور تند روشن نگه ندارید؛ چون مصرف انرژی را بالا می‌ برد. در هنگام سرویس و بررسی اجزای داخلی کولر آبی، موتور را حتما تمیز کرده و روغن‌ کاری کنید تا عملکرد آن بهینه‌ تر و عمر آن بیشتر شود. همچنین مراقب باشید که آب به بخش موتور نرسد؛ بنابراین نحوه قرارگیری لوله‌ های آب‌ رسانی باید مناسب باشد.

پمپ آب کولر (واتر پمپ)

یکی دیگر از اجزای کولر آبی، پمپ آب است که وظیفه آن کمتر از دینام نیست. این قطعه، آب را به سمت قسمت بالایی کولر هدایت می‌ کند و باعث خیس شدن پوشال‌ ها می‌ شود. ابتدا با زدن کلید پمپ، این بخش شروع به کار می‌ کند و بعد از مرطوب شدن پوشال‌ ها، با زدن کلید موتور، باد خنک تولید می‌ شود. پمپ آب نیز به اندازه موتور نیاز به بررسی و نگهداری دارد. این پمپ داخل تشتک کولر نصب می‌ شود و از بخش زیرین، آب را مکش کرده و از طریق شلنگ به لوله‌ های توزیع هدایت می‌ کند. برای جلوگیری از ورود رسوبات یا ذرات، در پایین پمپ سبدی تعبیه شده که نقش فیلتر را ایفا می‌ کند. در زمان سرویس کولر، باید سبد پمپ را تمیز کرده و در صورت وجود گرفتگی، با یک میله نازک شلنگ را پاک‌ سازی کنید. در پایان هم پمپ را روغن‌ کاری کنید. همیشه توجه داشته باشید که با دست مرطوب به جعبه تقسیم برق کولر دست نزنید.

جعبه تقسیم برق کولر آبی

برای تامین برق مورد نیاز کولر، از جعبه تقسیم برق استفاده می‌ شود. این قطعه جریان الکتریکی را دریافت کرده و به دیگر قطعات برقی کولر منتقل می‌ کند. با استفاده از کلید، فرمان روشن یا خاموش شدن به این جعبه داده می‌ شود. محل قرارگیری این بخش باید خشک و دور از رطوبت باشد تا از بروز خطرات جلوگیری شود.

قطعات مکانیکی کولر آبی

قطعات مکانیکی انرژی حرکتی را از اجزای الکتریکی دریافت کرده و به اجرای عملیات سرمایشی کمک می‌ کنند. این بخش‌ ها شامل شناور، تسمه، پولی و پروانه هستند. برای حفظ کارایی آن‌ ها، روغن‌ کاری منظم توصیه می‌ شود.

شناور کولر آبی

وظیفه شناور، تنظیم ورود آب به داخل تشتک است. زمانی که آب کولر کم می‌ شود، شناور پایین آمده و شیر را باز می‌ کند. به‌ محض پر شدن تشتک، شناور بالا رفته و جریان آب را قطع می‌ کند. اگر شناور تنظیم نباشد، ممکن است یا آب بیش از حد وارد شود و کولر سرریز کند یا به اندازه کافی آب وارد نشود و پوشال‌ ها خشک بمانند. برخی شناورها دارای نشانگر هستند که برای تنظیم بهتر کمک می‌ کنند.

پولی ‌های کولر آبی

پولی‌ ها قطعاتی هستند که حرکت را به پروانه منتقل می‌ کنند. پولی کوچک به موتور و پولی بزرگ به پروانه متصل است. تسمه به دور این دو می‌ چرخد و انرژی حرکتی را منتقل می‌ کند. هنگام سرویس، حتما این بخش را روغن‌ کاری کنید؛ در غیر این صورت ممکن است صداهای بلند ایجاد شود.

تسمه کولر آبی

تسمه رابط بین پولی کوچک و بزرگ است و وظیفه انتقال حرکت از موتور به پروانه را دارد. اگر تسمه خیلی سفت یا شل باشد، کارایی کولر پایین می‌ آید و احتمال پارگی آن افزایش می‌ یابد. در صورت مشاهده پوسیدگی، بهتر است تسمه را تعویض کنید.

پروانه کولر آبی

در قسمت مرکزی کولر، پروانه داخل محفظه‌ ای حلزونی شکل قرار دارد. این قطعه با چرخش خود، جریان باد را تولید کرده و آن را از طریق کانال به داخل محیط منتقل می‌ کند. اگر پروانه تنظیم نباشد، باعث هدر رفتن نیروی موتور می‌ شود و ممکن است لرزش زیادی ایجاد کند. برای عملکرد بهتر، یاتاقان‌ های آن باید محکم و روغن‌ کاری شوند. در صورت خرابی، باید پروانه را تعویض نمایید.

قطعات ثابت کولر آبی

علاوه بر قطعات متحرک، کولر آبی دارای اجزایی ثابت است که شامل بدنه، دریچه‌ ها، پوشال، شیر تخلیه و شبکه آب‌ رسانی می‌ شوند. قبل از لمس این اجزای کولر آبی، حتما برق را قطع کنید.

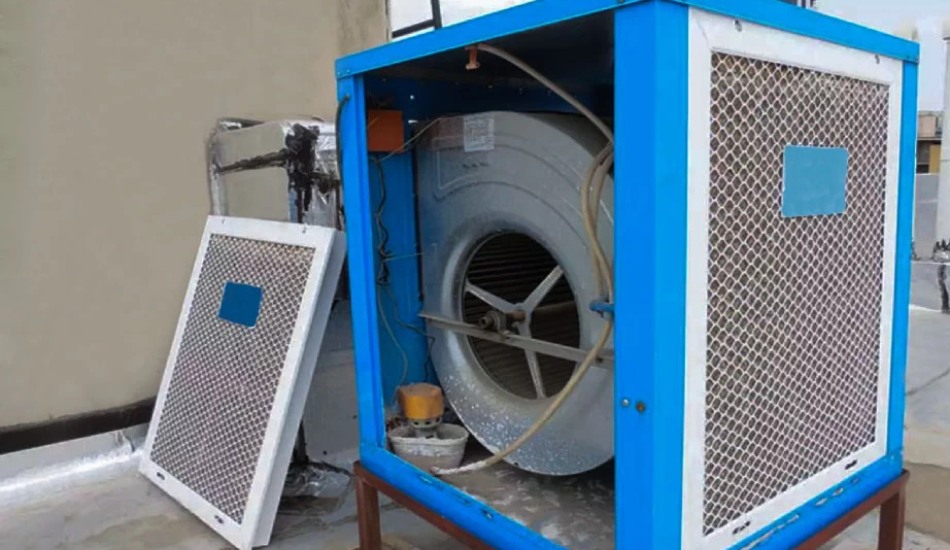

بدنه کولر آبی

بدنه کولر، یک مکعب فلزی است که از چهار ستون، یک سقف و یک کف ساخته شده است. این سازه در برابر شرایط جوی مقاومت بالایی دارد. برای افزایش عمر مفید بدنه، در صورت مشاهده رنگ‌ پریدگی، آن را رنگ‌ آمیزی کنید. اگر کف بدنه دچار پوسیدگی شد، باید آن را با عایق‌ های مناسب ترمیم نمایید.

دریچه ‌های کولر آبی

در سه طرف بدنه، دریچه‌ هایی مشبک وجود دارد که پوشال‌ها درون آن‌ ها قرار می‌ گیرند. اگر رسوبی روی دریچه‌ ها مشاهده کردید، با فرچه آن‌ ها را پاک کنید تا مانع جریان هوا نشود.

پوشال کولر آبی

پوشال‌ ها تکه‌ های نازک چوبی هستند که درون توری قرار گرفته و روی دریچه‌ ها نصب می‌ شوند. وقتی پوشال‌ ها مرطوب شوند، باد تولید شده خنک‌ تر شده و محیط را خنک می‌ کند. برای کارکرد بهتر کولر، هر دو سال یک‌ بار باید پوشال‌ ها را تعویض کرده و در زمان سرویس، آن‌ ها را بشویید. هرچه پوشال‌ ها تمیزتر باشند، فشار کمتری به موتور وارد می‌ شود. همچنین باید مطمئن شوید اندازه پوشال‌ ها با سایز کولر هماهنگ باشد.

شیر تخلیه کولر آبی

شیر تخلیه در کف کولر قرار دارد و در صورت پر شدن بیش از حد آب، آب اضافی را خارج می‌ کند. همچنین هنگام شست‌ و شوی کولر نیز از این شیر برای تخلیه آب استفاده می‌ شود.

شبکه آب‌ رسانی کولر آبی

در قسمت زیر سقف کولر، شبکه‌ ای از لوله‌ ها برای انتقال آب قرار دارد. پمپ آب از طریق شلنگ، آب را به این لوله‌ ها می‌ رساند تا پوشال‌ ها خیس شوند. اگر این لوله‌ ها دچار گرفتگی یا رسوب شوند، عملکرد سرمایشی کولر دچار مشکل می‌ شود. برای جلوگیری از این اتفاق، باید گاهی لوله‌ ها را با یک میله فلزی یا فنر تمیز کرد.

کلید کولر آبی

کلید کولر برای روشن و خاموش کردن دستگاه استفاده می‌ شود. این کلید روی دیوار یا کنار کولر نصب می‌ شود و گاهی امکان تنظیم سرعت نیز دارد. امروزه کلیدهای لمسی و معمولی در بازار وجود دارند که می‌ توانید بنا بر نیاز انتخاب کنید.

فیلتر هوای کولر

فیلتر هوا در کولر آبی وظیفه تصفیه گرد و غبار و ذرات ریز را دارد. این فیلترها از فوم یا الیاف مخصوص ساخته شده‌ اند و باید به‌ صورت دوره‌ ای تمیز یا تعویض شوند تا کیفیت هوای خروجی حفظ شود.
