بررسی انواع کابل دوربین مداربسته و کاربرد هر کدام

در دنیای امروز، امنیت و نظارت به یکی از مهم ترین نیازهای جوامع تبدیل شده است. با پیشرفت فناوری و افزایش نگرانی ها در مورد امنیت شخصی و عمومی، استفاده از دوربین های مداربسته به یک امر ضروری بدل گشته است. اما برای اینکه این دوربین ها به درستی عمل کنند و تصاویر با کیفیتی را ارائه دهند، نیاز به کابل هایی داریم که بتوانند اطلاعات را به طور سریع و مطمئن منتقل کنند. در این راستا، آشنایی با انواع کابل دوربین مداربسته و ویژگی های هر یک از آنها از اهمیت بالایی برخوردار است.

کابل ها به عنوان شریان های ارتباطی در سیستم های نظارت تصویری عمل می کنند و انتخاب مناسب ترین نوع کابل می تواند تاثیر زیادی بر کیفیت تصویر، فاصله انتقال، و حتی هزینه های نصب داشته باشد. در این مقاله از تکنوسان مگ به بررسی کاربرد انواع کابل دوربین مداربسته خواهیم پرداخت و انواع مختلف کابل ها را از جمله کابل های کواکسیال، کابل های شبکه (IP)، و کابل های ترکیبی بررسی خواهیم کرد. همچنین، عواملی که باید در انتخاب کابل مناسب برای سیستم دوربین مدار بسته در نظر گرفته شود، مورد تحلیل قرار خواهد گرفت. با توجه به تنوع بالای کابل ها و ویژگی های خاص هر یک، درک صحیح از این موضوع می تواند به کاربران کمک کند تا بهترین گزینه را برای نیاز های خود انتخاب کنند و در نتیجه، سیستم نظارتی کارآمدتری را پیاده سازی نمایند؛ برای خرید انواع کابل دوربین مداربسته در ادامه با ما همراه باشید.

انواع کابل دوربین مداربسته

در دنیای نظارت تصویری، انتخاب کابل مناسب برای دوربین های مداربسته اهمیت زیادی دارد. با توجه به نیازهای مختلف و تکنولوژی های متنوع، می توان کابل های دوربین مداربسته را به پنج دسته کلی تقسیم بندی کرد:

1. کابل کواکسیال: این نوع کابل به دلیل قابلیت انتقال سیگنال های ویدیویی با کیفیت بالا و فاصله های طولانی، یکی از گزینه های محبوب است. کابل های RG-6، یک نوع از این کابل ها هستند که معمولاً برای انتقال سیگنال های ویدیویی با کیفیت بالا در فواصل طولانی استفاده می شوند. همچنین نوع دیگر این نوع، کابل های RG-59 هستند که بیشتر برای مسافت های کوتاه تر مناسب است و معمولاً در سیستم های مداربسته قدیمی تر به کار می رود.

1. کابل شبکه (IP): با افزایش استفاده از دوربین های تحت شبکه، کابل های شبکه اهمیت بیشتری پیدا کرده اند. این کابل ها به دسته های مختلفی تقسیم می شوند. کابل های Cat5 برای انتقال داده ها در شبکه های خانگی و اداری مناسب هستند. کابل های Cat5e، نسخه بهبود یافته Cat5 هستند که توانایی انتقال داده ها با سرعت بالاتر را دارند. کابل های Cat6 برای شبکه هایی با نیاز به سرعت و پهنای باند بیشتر طراحی شده اند. همچنین کابل های Cat7 و Cat8 برای انتقال داده ها در فواصل طولانی و با سرعت بسیار بالا مناسب هستند.

1. کابل ترکیبی: کابل ترکیبی نوعی کابل است که می تواند هم سیگنال ویدیو و هم برق را انتقال دهد، که این ویژگی به کاهش تعداد کابل ها در نصب کمک می کند. همچنین، کابل کواکسیال-برق، ترکیبی از کابل کواکسیال و کابل برق است که برای تأمین انرژی دوربین و انتقال تصویر استفاده می شود. علاوه بر این، کابل شبکه-برق مشابه کابل کواکسیال-برق است اما به منظور استفاده برای دوربین های تحت شبکه طراحی شده است.

1. فیبر نوری: این نوع کابل برای انتقال داده ها در فواصل بسیار طولانی و با کیفیت بالا استفاده می شود و به دلیل سرعت بالای انتقال، گزینه ای ایده آل برای پروژه های بزرگ است.

1. سیم دوربین مداربسته: این سیم ها معمولاً برای اتصال دوربین ها به منبع تغذیه یا دستگاه ضبط به کار می روند.

کابل دوربین مداربسته آنالوگ

در سیستم های نظارت تصویری آنالوگ، کابل کواکسیال به عنوان وسیله اصلی برای انتقال تصویر و اطلاعات مورد استفاده قرار می گیرد. این نوع کابل، ساختاری خاص دارد که شامل یک هسته داخلی عایق شده با پلاستیک و احاطه ای از نوارهای سیم و فویل است. این طراحی به کابل کواکسیال اجازه می دهد تا سیگنال ها را با کیفیت بالا منتقل کند. کابل های کواکسیال معمولاً در دو نوع RG59 و RG6 در بازار موجود هستند. از میان این دو، کابل RG59 بیشتر در نصب دوربین های مداربسته آنالوگ و HD مورد استفاده قرار می گیرد. این کابل وظیفه انتقال تصاویر را از دوربین به دستگاه ضبط بر عهده دارد و دارای دو سیم هادی است که با پوشش های جداگانه از یکدیگر تفکیک شده اند. کابل RG6 نیز گزینه ای دیگر برای نصب دوربین های مداربسته است. این کابل دارای هسته ای با قطر بیشتر و لایه محافظی چهار برابر ضخیم تر نسبت به RG59 است، که به آن قابلیت های بیشتری در انتقال سیگنال می بخشد.

مزایای کابل دوربین مداربسته آنالوگ

کابل های کواکسیال به دلیل استفاده از مواد مقاوم، عمر طولانی تری دارند و در برابر سایش و پارگی مقاوم هستند. این کابل ها کاربردهای متنوعی دارند؛ نه تنها برای دوربین های مداربسته، بلکه در انتقال سیگنال های فرکانس رادیویی، ساخت و ساز، بکسل وسایل نقلیه و پهلوگیری کشتی ها نیز استفاده می شوند. علاوه بر این، هزینه کابل های کواکسیال نسبت به سایر انواع کابل های تصویری کمتر است که این امر باعث محبوبیت آنها می شود. همچنین این کابل ها قادرند سیگنال ها را در فواصل نسبتاً طولانی منتقل کنند که این ویژگی برای نصب های بزرگ بسیار مفید است. از سوی دیگر، کابل های کواکسیال به دلیل طراحی عایق خود، سیگنال ها را در برابر تداخلات الکتریکی خارجی محافظت می کنند و این قابلیت اطمینان آنها را افزایش می دهد.

معایب کابل دوربین مداربسته آنالوگ

با وجود مزایای فراوان، کابل های کواکسیال محدودیت هایی نیز دارند. یکی از اصلی ترین معایب آنها، کاهش کیفیت سیگنال در فواصل طولانی است. اگرچه این کابل ها برای مسافت های متوسط مناسب هستند، اما در نصب های با فاصله زیاد ممکن است مشکلاتی در ارتباط به وجود آید.

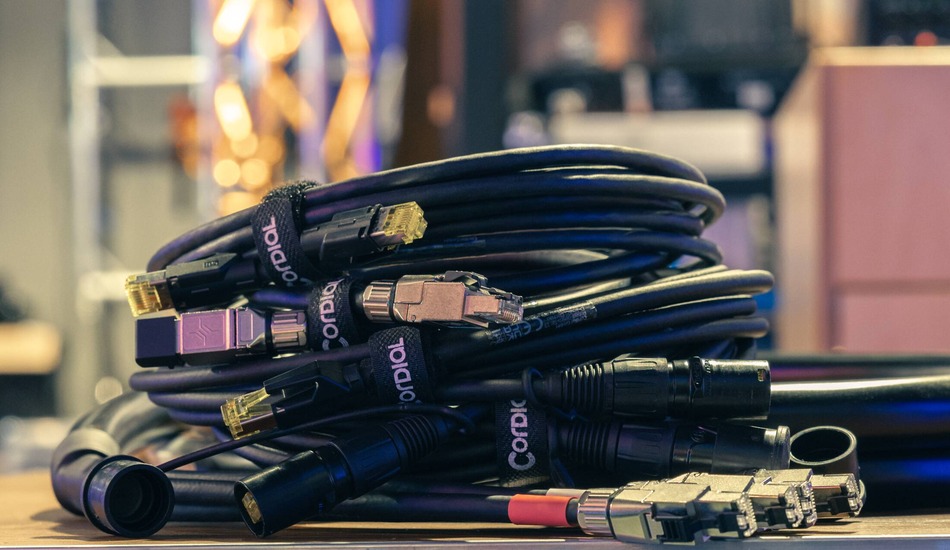

کابل ترکیبی دوربین مداربسته

در دنیای دوربین های مداربسته، یکی از انواع پرکاربرد کابل ها، کابل های ترکیبی یا سیامی هستند. این کابل ها در واقع شامل یک کابل کواکسیال به همراه سیم های برق هستند که به منظور کاهش نیاز به کابل کشی جداگانه طراحی شده اند. رایج ترین نوع این کابل ها، کابل ترکیبی RG59 است که ویژگی های مشابهی با کابل های کواکسیال دارد و برای پروژه هایی که نیاز به کاهش تعداد کابل ها دارند، گزینه ای مناسب به شمار می رود. استفاده از کابل های ترکیبی مزایای زیادی دارد. یکی از بزرگترین مزیت های آنها، کاهش هزینه ها و سهولت در نصب است. با این حال، این کابل ها محدودیت هایی نیز دارند؛ به عنوان مثال، برای پروژه هایی با مسافت های طولانی چندان مناسب نیستند. برد متوسط این کابل ها برای انتقال داده و جریان برق معمولاً بین 60 تا 70 متر است.

مزایای کابل ترکیبی دوربین مداربسته

کابل های چندمنظوره قابلیت انتقال همزمان داده و برق را دارند که این ویژگی باعث افزایش ارزش خرید و کاهش هزینه های اضافی می شود. طراحی این کابل ها به گونه ای است که انتقال برق هیچ گونه تداخلی در انتقال تصویر ایجاد نمی کند و این امر باعث افزایش قابلیت اطمینان داده ها می شود. علاوه بر این، با استفاده از این نوع کابل، انتقال سیگنال ها در فواصل فیزیکی بیشتر ساده تر خواهد بود و در نتیجه فرآیند نصب آسان تر می شود. همچنین، ترکیب انتقال برق و داده در یک کابل، راه اندازی سیستم های نظارتی را بسیار راحت تر می کند.

معایب کابل ترکیبی

با وجود مزایای ذکر شده، کابل های ترکیبی دارای معایبی نیز هستند. یکی از چالش های اصلی در استفاده از این کابل ها، پیچیدگی در نصب و نگهداری آنها نسبت به سایر انواع کابل های دوربین مداربسته است. این پیچیدگی ممکن است نیاز به تخصص بیشتری برای راه اندازی و عیب یابی داشته باشد.

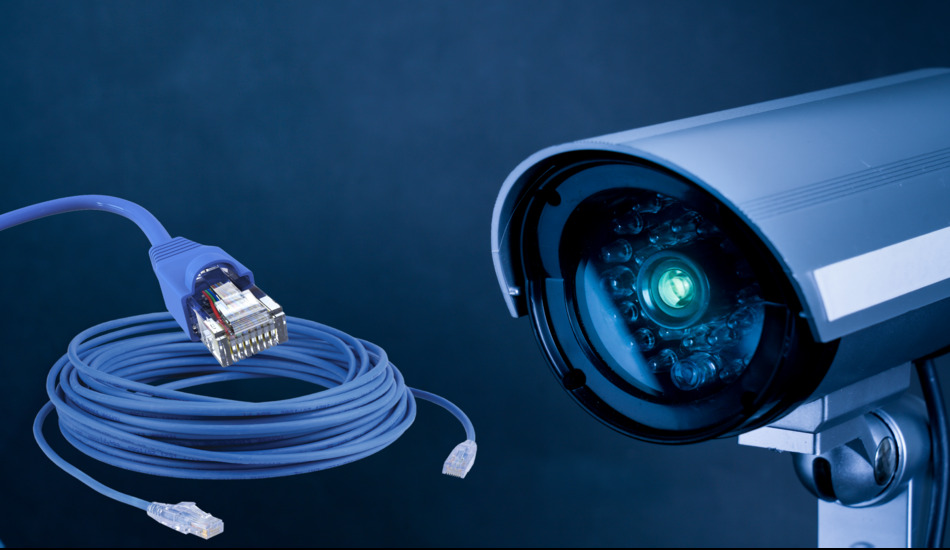

کابل دوربین مداربسته تحت شبکه

نصب دوربین های مداربسته تحت شبکه نیاز به استفاده از کابل دارد، برخلاف تصور عمومی که ممکن است این نوع دوربین ها را به عنوان دوربین های بدون سیم تصور کنند. در واقع، دوربین های IP معمولاً به کابل هایی برای اتصال نیاز دارند، مگر اینکه شما از مدل های بی سیم یا وایرلس استفاده کنید. کابل مورد استفاده در این دوربین ها، کابل شبکه یا اترنت نامیده می شود.

انواع کابل شبکه

کابل های شبکه به دسته های مختلفی تقسیم می شوند که با نام های CAT1 تا CAT8 شناخته می شوند. در زمینه دوربین های مداربسته، رایج ترین نوع کابل ها شامل CAT5 و CAT6 هستند. ساختار این کابل ها به گونه ای طراحی شده که شامل چندین لایه حفاظتی و عایق است، از جمله:

1. روکش خارجی: معمولاً از جنس PVC یا LSZH
2. زوج سیم های درهم تنیده: چهار رشته سیم که به صورت جفت در هم پیچیده شده اند
3. پوشش جداکننده: برای جلوگیری از تداخل بین جفت سیم ها
4. شیلد و فویل: برای محافظت در برابر نویز الکترومغناطیسی
5. سیم ارت و لایه محافظ: برای افزایش ایمنی و پایداری

مزایای استفاده از کابل دوربین مداربسته تحت شبکه

یکی از مهم ترین مزایای کابل های شبکه، حفظ یکپارچگی سیگنال است. این کابل ها به گونه ای طراحی شده اند که تداخل و القای الکترومغناطیسی را به حداقل می رسانند، که این امر باعث می شود سیگنال های منتقل شده با کیفیت بالا باقی بمانند.

معایب کابل دوربین مداربسته تحت شبکه

با وجود مزایای متعدد، این کابل ها معایبی نیز دارند. یکی از این معایب، دوام کمتر آنهاست. کابل های شبکه معمولاً نسبت به آسیب های فیزیکی حساس تر هستند و ممکن است نیاز به مراقبت بیشتری داشته باشند.

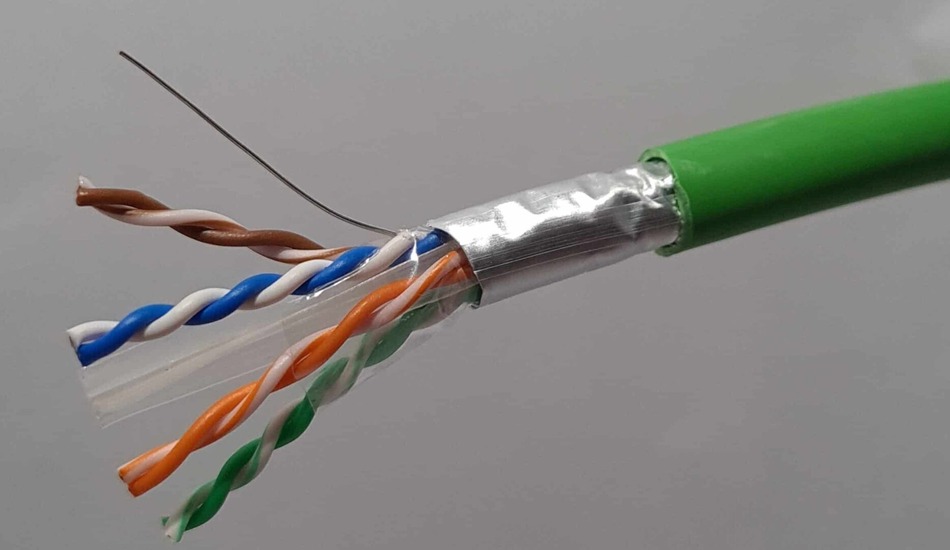

انواع کابل های دوربین مداربسته تحت شبکه بر اساس شیلد

کابل های دوربین های مداربسته تحت شبکه به دسته های مختلفی تقسیم می شوند که این تقسیم بندی بر اساس وجود یا عدم وجود شیلد (محافظ) صورت می گیرد. انتخاب نوع مناسب کابل بستگی به شرایط محیطی و نیازهای خاص پروژه دارد. با توجه به ویژگی ها و کاربردهای هر نوع کابل، می توانید تصمیم بهتری برای نصب دوربین های مداربسته تحت شبکه خود بگیرید. در ادامه به بررسی این انواع می پردازیم:

1. UTP (Unshielded Twisted Pair): این نوع کابل بدون شیلد و محافظ است و به همین دلیل از نظر هزینه نسبت به دیگر انواع ارزان تر و سبک تر می باشد. UTP معمولاً برای استفاده های عمومی و در شبکه های خانگی و اداری مناسب است. این کابل ها بیشتر در شبکه های اترنت استاندارد کاربرد دارند.
2. STP (Shielded Twisted Pair): STP دارای یک لایه شیلد برای کاهش تداخل الکترومغناطیسی (EMI) است. این کابل ها ضخیم تر و گران تر از UTP هستند و معمولاً دارای فویل یا مش فلزی در اطراف جفت های تابیده می باشند. این نوع کابل در محیط هایی که تداخل الکترومغناطیسی بالاست، مانند کارخانجات صنعتی، مورد استفاده قرار می گیرد.
3. FTP (Foiled Twisted Pair): ای نوع دارای یک لایه فویل در اطراف تمامی جفت های تابیده است که به کاهش تداخل EMI کمک می کند. این کابل نسبت به UTP نازک تر است اما حفاظت بیشتری ارائه می دهد. FTP معمولاً در محیط هایی که مقداری تداخل الکترومغناطیسی وجود دارد، کاربرد دارد.
4. S/FTP (Shielded and Foiled Twisted Pair): این نوع کابل با بهترین سطح محافظت در برابر تداخل الکترومغناطیسی شناخته می شود. هر جفت سیم در این کابل با فویل محافظت شده و همچنین کل کابل نیز با یک شیلد مش فلزی پوشانده شده است. به دلیل ضخامت و هزینه بالای آن، S/FTP معمولاً در پروژه های حیاتی و محیط هایی با تداخل بسیار بالا استفاده می شود.

1. SF/UTP (Shielded and Foiled Unshielded Twisted Pair): در این نوع کابل، کل ساختار با یک لایه فویل و یک شیلد مش فلزی محافظت می شود، اما جفت های سیم داخل کابل بدون شیلد هستند. این نوع کابل حفاظت در برابر EMI را در سطح کل کابل فراهم می کند، بدون اینکه نیاز به هزینه و ضخامت بالای S/FTP باشد. بنابراین، SF/UTP برای کاربردهایی که نیاز به حفاظت بیشتری دارند، اما نمی خواهند هزینه های اضافی را تحمل کنند، گزینه مناسبی است.

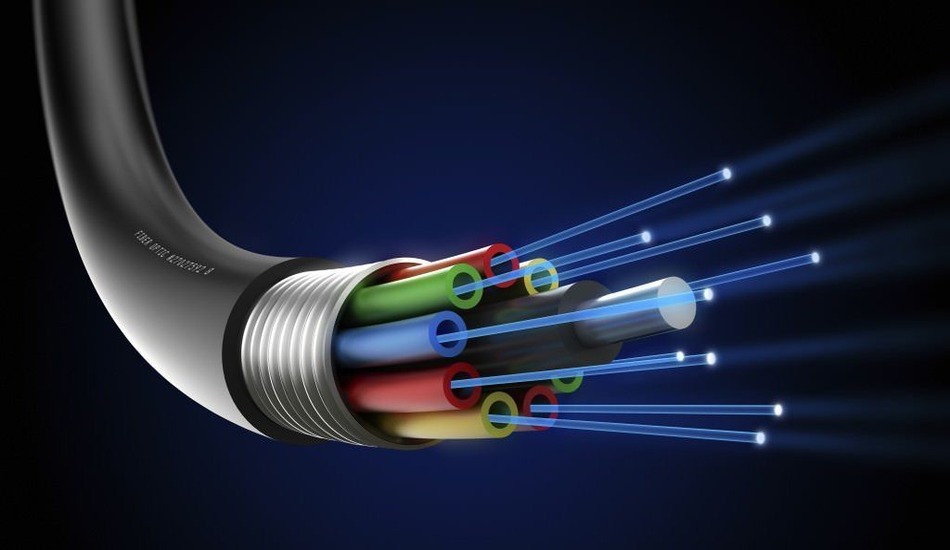

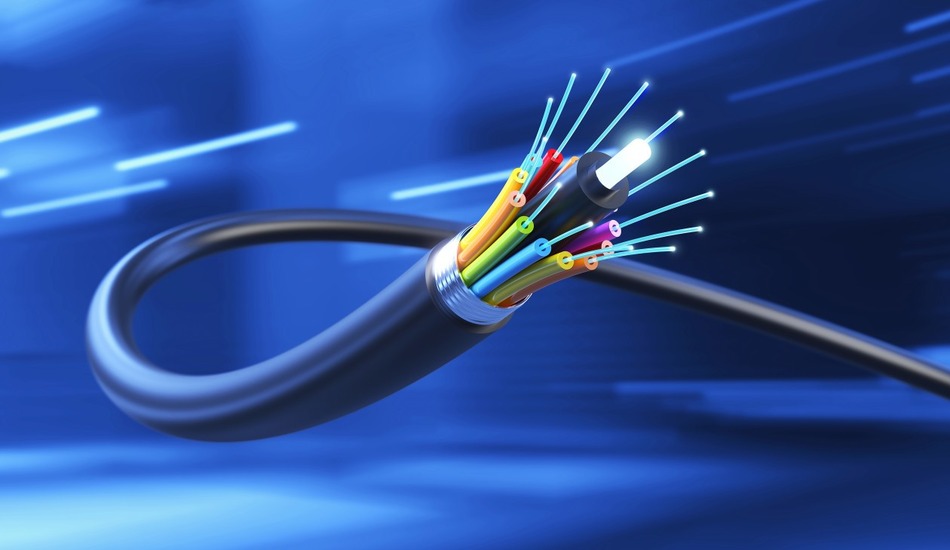

کابل فیبر نوری

فیبر نوری به عنوان یک فناوری نوین در انتقال داده ها، شامل رشته های بسیار نازکی از شیشه خالص است که به عنوان یک هدایت کننده نور در فواصل طولانی عمل می کند. این فناوری بر اساس اصل بازتاب داخلی کامل کار می کند و شامل دو لایه اصلی است:

1. هسته: جایی که سیگنال نور واقعی منتقل می شود.
2. روکش: لایه ای از شیشه که هسته را احاطه کرده و دارای ضریب شکست کمتری نسبت به هسته است.

انواع کابل های فیبر نوری

کابل های فیبر نوری به دو نوع اصلی تقسیم می شوند: کابل فیبر تک حالته (SMF) و کابل فیبر چند حالته (MMF). کابل فیبر تک حالته دارای هسته ای بسیار باریک است که فقط اجازه می دهد یک حالت نور در آن منتشر شود. این نوع فیبر معمولاً برای مسافت های طولانی و ارتباطات با سرعت بالا استفاده می شود. از سوی دیگر، کابل فیبر چند حالته دارای هسته ای وسیع تر است که می تواند چندین حالت نور را به طور همزمان منتقل کند. این نوع فیبر معمولاً در مسافت های کوتاه تر و در شبکه های محلی (LAN) استفاده می شود. هر دو نوع فیبر ویژگی ها و مزایای خاص خود را دارند که باعث می شود انتخاب آنها بستگی به نیازهای خاص شبکه داشته باشد.

مزایای استفاده از کابل فیبر نوری

کابل های فیبر نوری به دلیل ویژگی های منحصر به فرد خود مزایای زیادی دارند. این کابل ها قادرند داده ها را با سرعت بسیار بالا انتقال دهند، بنابراین برای کاربردهایی که نیاز به سرعت بالای انتقال اطلاعات دارند، ایده آل هستند. همچنین سیگنال های منتقل شده در این کابل ها تحت تأثیر تداخل الکترومغناطیسی قرار نمی گیرند و نیازی به ارسال مجدد ندارند. علاوه بر این، فیبر نوری می تواند حجم بیشتری از اطلاعات را نسبت به کابل های مسی معمولی منتقل کند که این امر باعث افزایش بهره وری می شود. از طرف دیگر، این کابل ها برای استفاده در فواصل بسیار طولانی، مانند ارتباطات بین قاره ای، مناسب هستند.

معایب کابل فیبر نوری

با وجود مزایای فراوان، کابل های فیبر نوری معایبی نیز دارند. یکی از معایب آن نیاز به نیروی انسانی زیاد است؛ زیرا نصب و نگهداری این کابل ها نیازمند تخصص و نیروی کار ماهر می باشد. همچنین، حساسیت این کابل ها به دلیل الیاف شیشه ای آن ها به مراقبت بیشتری نیاز دارند و هرگونه خراش یا آسیب می تواند بر عملکردشان تأثیر منفی بگذارد. پیچیدگی کار با کابل های فیبر نوری نیز از دیگر معایب این فناوری است؛ چرا که برای کار با این کابل ها، درک عمیق از اصطلاحات و مفاهیم مهندسی ضروری است. در نهایت، هزینه بالای این کابل ها نیز یک چالش به شمار می آید؛ زیرا معمولاً گران تر از سایر گزینه ها هستند.

دیگر گزینه ها: کابل ویدئو پاور

علاوه بر کابل های فیبر نوری، گزینه های دیگری مانند کابل ویدئو پاور نیز وجود دارند. این نوع کابل ها با ویژگی هایی چون سادگی در نصب و توانایی انتقال همزمان تصویر و سیگنال های برق DC به دوربین مداربسته، مقرون به صرفه هستند. اما محدودیت هایی نیز دارند؛ به عنوان مثال، آنها برای فواصل طولانی مناسب نیستند.

سوالات متداول

• چه نوع کابل هایی برای دوربین های مداربسته مناسب هستند؟

  بسته به نوع دوربین و نیازهای نصب، کابل های مختلفی می توانند مورد استفاده قرار گیرند. رایج ترین انواع کابل ها شامل کابل های کواکسیال، کابل های شبکه (اترنت)، کابل های فیبر نوری و کابل های ویدئو پاور هستند.

• کابل کواکسیال چه مزایایی دارد؟

  کابل کواکسیال به دلیل نصب آسان و هزینه پایین، گزینه‌ای مناسب برای پروژه های کوچک و فواصل کوتاه است. این کابل ها قابلیت انتقال سیگنال های ویدئویی با کیفیت خوب را دارند.

• چه زمانی باید از کابل فیبر نوری استفاده کنیم؟

  کابل فیبر نوری بهترین گزینه برای انتقال داده ها در فواصل طولانی و با سرعت بالا است. این نوع کابل ها به دلیل مقاومت در برابر تداخل الکترومغناطیسی، کیفیت تصویر بسیار بالایی را ارائه می دهند.

نتیجه گیری

دوربین های مداربسته به عنوان ابزارهای کلیدی در سیستم های نظارتی، نیازمند کابل های مناسب برای انتقال داده ها و تأمین برق هستند. در این راستا، انواع کابل دوربین مداربسته با ویژگی ها و قابلیت های متفاوتی طراحی شده اند تا به بهترین نحو ممکن نیازهای مختلف را برآورده کنند. از جمله مهم ترین انواع کابل ها می توان به کابل های کواکسیال، کابل های شبکه (اترنت)، کابل های فیبر نوری و کابل های ویدئو پاور اشاره کرد. هر یک از این کابل ها بسته به نوع کاربرد و شرایط محیطی، مزایا و معایب خاص خود را دارند. کاربرد انواع کابل دوربین مداربسته نیز به طور مستقیم به نوع سیستم نظارتی و نیازهای خاص آن بستگی دارد. برای مثال، در مکان هایی که نیاز به انتقال تصاویر با کیفیت بالا و در فواصل طولانی وجود دارد، استفاده از کابل های فیبر نوری گزینه‌ای ایده آل خواهد بود. از سوی دیگر، در پروژه های کوچک تر یا محیط های داخلی، کابل های کواکسیال یا ویدئو پاور می توانند به دلیل هزینه کمتر و سادگی نصب، انتخاب مناسبی باشند. بنابراین انتخاب نوع مناسب کابل دوربین مداربسته نه تنها بر عملکرد سیستم نظارتی تأثیر می گذارد بلکه می تواند هزینه ها و کارایی کلی پروژه را نیز تحت تأثیر قرار دهد. در نهایت اگر شما هم نظری در این باره دارید، می توانید در بخش نظرات با ما به اشتراک بگذارید.
